Vrtání a závitování - DRILLTRONIC

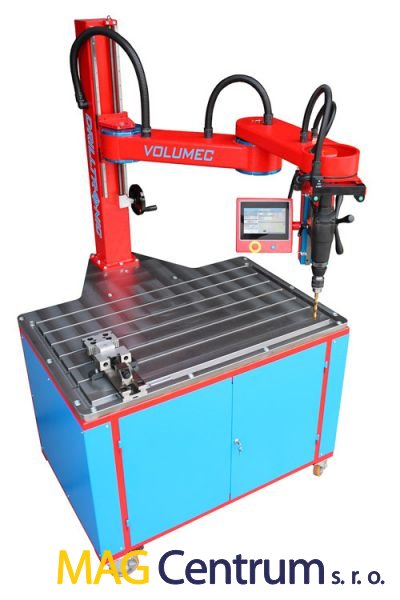

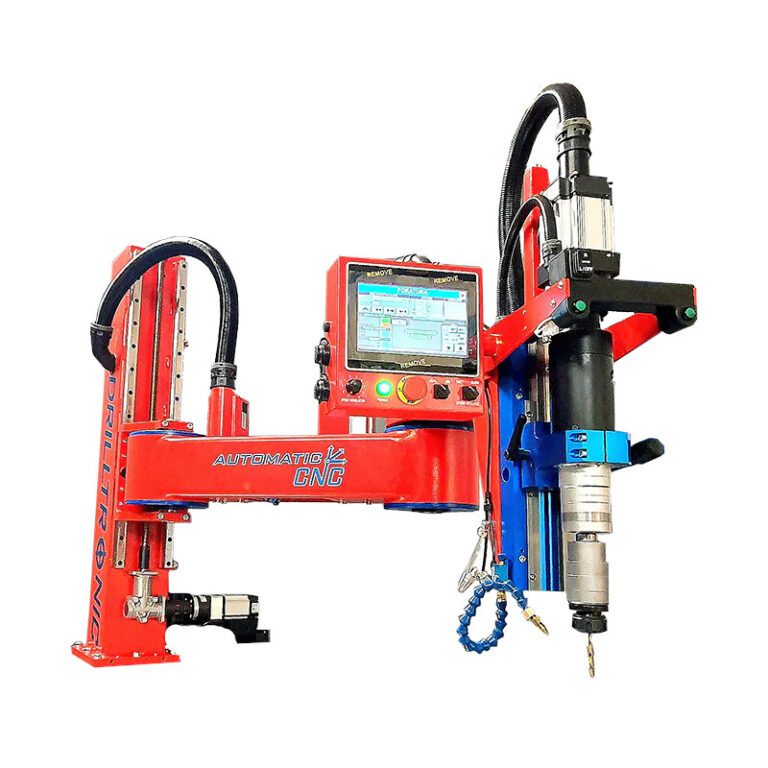

DRILLTRONIC je integrovaná vrtací a závitořezná jednotka vybavená inovativním systémem vyvinutým společně s kloubovým ramenem, pro dosažení maximální pracovní flexibility Stroj je navržen tak, aby zajistil rychlé a přesné polohování se zachováním vysoké tuhosti při obráběcích operacích.

S novým VAPS (systém asistovaného polohování) řídicím systémem vybaveným dotykovým displejem se snadným a intuitivním ovládáním, lze provádět vrtání a nastavování rozměrů, bez použití ručního odměřovacího zařízení, používaném na tradičních vrtacích strojích.

Poptávka

Hlavní přednosti stroje DRILLTRONIC



  • Rychlé zjištění polohy obrobku (hledání nulového bodu)
  • Intuitivní programování pro vrtání v několika bodech.
  • Plánování a uložení vrtacích cyklů
  • Provedení s asistovaným polohováním nástroje.
  • Automatická a manuální změna otáček
  • Elektropneumatickým uzamykáním pozic je dosažena vysoká přesnost.
tl_files/magcentrum/DATA/JOYTAPY/LOGO_VOL.JPG



Technické parametry



Výkon motoru (W)

Napětí (V)

Rozsah pro vrtání vrtákem (mm)

Rozsah pro řezání korunkovým vrtákem (mm)

Rozsah pro řezání závitů

Vrtací hloubka (mm)

Rozsah pro řezání závitů

Vetrikální posuv sloupu (mm)

1200

230 V / 50 Hz

Ø1,5 - 20 (Ø24 pro hliník)

Max. Ø40

M3 - M16 (M20 pro hliník)

135

M3 - M16 (M20 pro hliník)

500





Příslušenství

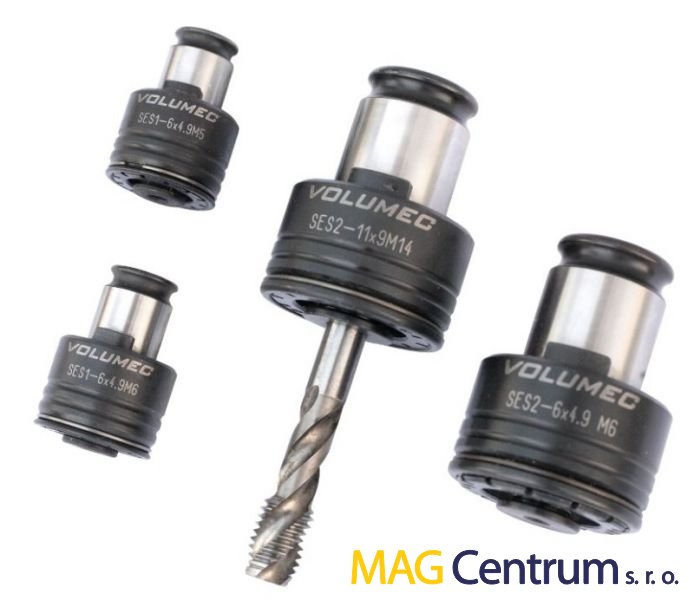

Držáky nástrojů

Držáky nástrojů pro řezání závitů od M2 do M30 s nastavitelnou spojkou pro řezání slepých závitů.

tl_files/magcentrum/DATA/JOYTAPY/hlavicky_small.jpg

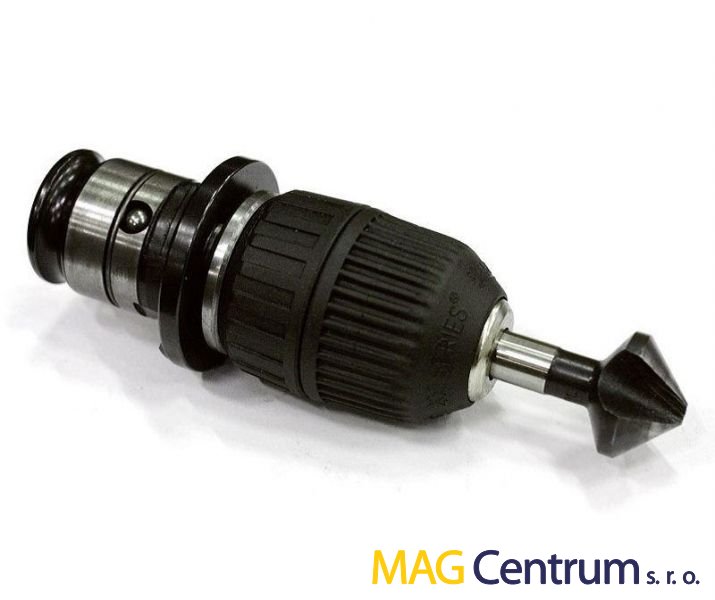

Hlavice pro záhlubník

Hlavice pro upnutí záhlubníku, upínací rozsah 1 – 10 mm.

tl_files/magcentrum/DATA/JOYTAPY/zahlubnik_small.jpg



Pojízdný vozík

Pojízdný vozík a police s otočnými kolečky.

Rozměry: 850 x 750 x 870 mm

Hmotnost: 65 Kg

tl_files/magcentrum/DATA/zavitorezy/accessories_trolley_tap_macines_small.jpg



Soubory ke stažení

Katalog DRILLTRONIC 3,86 MB




Video
