Hlavné charakteristiky systému QUAD BLOCK
|
 |
Modulárny systém
QB systém je zložený z 1 až 12 elektropermanentných modulov, nezávislých a voľne staviteľných k upínaniu kusov každého tvaru a veľkosti.

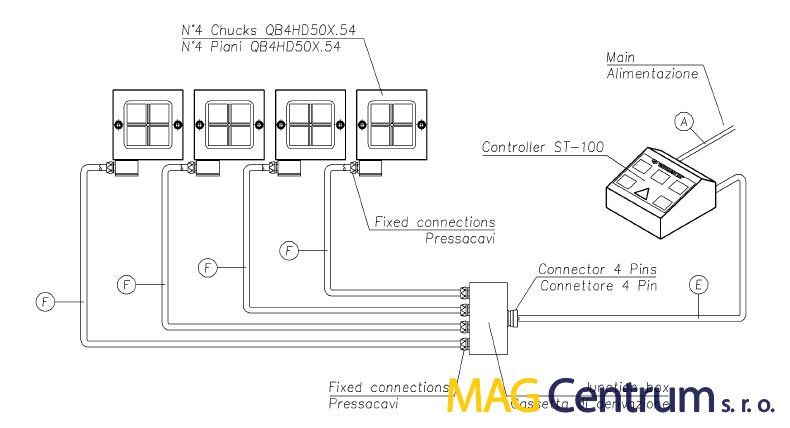

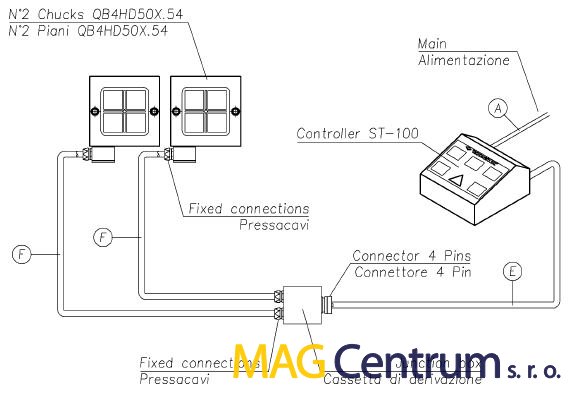

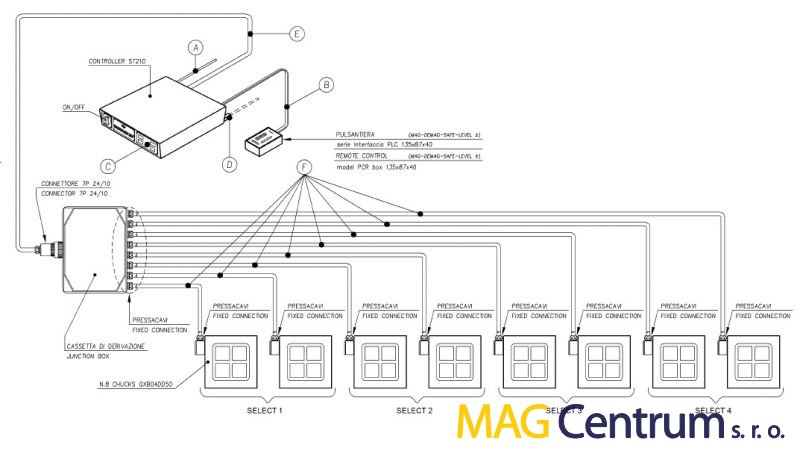

Príklady zostav QB:
Polové nadstavce
Každý modul je štandardne dodávaný s 4-mi pólovými nadstavci; tieto nadstavce je možné obrábať a prispôsobovať podľa požiadavok zákazníka a upínaného dielca.
 |
 |
Dve dostupné technológie magnetického upnutia
Systém QUAD BLOCK je dostupný vo verzií s štvorcovými pólmi QUAD EXTRA, ale aj vo verzií s obojstranným magnetickým upnutím a kruhovými pólmi MillTEC GRIP.
QUAD BLOCK – QUAD EXTRA:
 |
 |

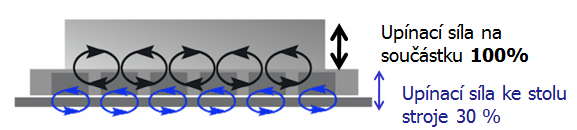

QUAD BLOCK – MillTEC GRIP (obojstranný magnet):
 |
 |
 |
Domyslné prepojenie a lahká inštalácia
Systém je štandardne dodávaný s odolnými prepojovacími káblami a zlučovacou jednotkou.
Všetky moduly sú pevne zapojené do zlučovacej jednotky, ktorá sa k riadiacej jednotke pripojuje ľahko pomocou odpojiteľného konektoru.
|

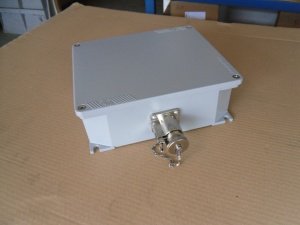

Zlučovacia jednotka s konektorom ERGON |
Lahké ovládanie
Aktivácia a deaktivácia magnetu je riadená pomocou elektronickej riadiacej jednotky s intuitívnym ovládaním. Riadiacu jednotku je možné po aktivácií alebo deaktivácií od magnetu celkom odpojiť.
S ohľadom na veľkosť magnetu a požadované funkcie môže byť magnetická doska štandardne vybavená riadiacou jednotkou ST 120 alebo ST200.
V prípade verzie MillTEC GRIP je jednotka naviac opatrená kľúčom pre prepínanie ovládania hornej a spodnej strany magnetu.
|
ST 120 |
ST 200 |
Bezpečná sila
Patentovaný elektropermanentný magnetický cyklus používaný pri všetkých elektropermanetných magnetov firmy TECNOMAGNETE dovoľuje aktivovať a deaktivovať magnetickú dosku krátkym impulzom behom niekoľkých sekúnd. Po aktivovaní magnetu nie je potrebná akákoľvek energia, čo zaisťuje vysokú úroveň bezpečnosti pri obrábaní. Vedľa úspory energie, systém umožňuje tzv. „studené“ upnutie, čím v žiadnom prípade nedochádza k tepelnej deformácií obrobku a strate upínacej sily v čase.
Dostupné modely QUAD BLOCK
QUAD-BLOCK s technológiou QUAD EXTRA
Modulárny systém zostavený z magnetických blokov sa 4-mi pólmi, ktorý je primárne určený pre upínanie zvarencov pri zváraní. Svoje miesto nájde aj pri upínaní zložitých dielcov pri obrábaní.
| |

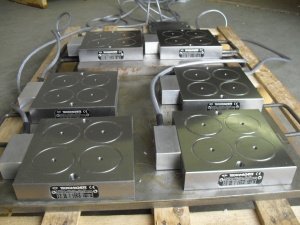

QUAD-BLOCK s technológiou MillTEC GRIP (obojstranný magnet)
Modulárny systém zostavený z magnetických blokov s 4-mi kruhovými pólmi a obojstranným magnetickým upnutím, rovnako tak ako štandardný QUAD BLOCK -QX je primárne určený pre upínanie zvarencov pri zváraní. Svoje miesto nájde aj pri upínaní zložitých dielcov pri obrábaní.
| |

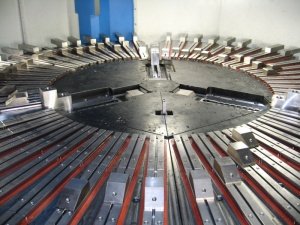

Špeciálne upínacie systémy
Ponúkame taktiež navrhnutie magnetického upínacieho prípravku podľa potrieb danej aplikácie.
 |
Príslušenstvo

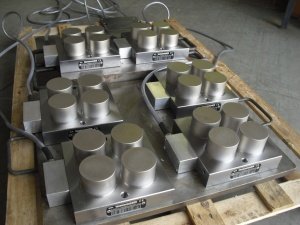

Polové nadstavce pre zostavenie samovyrovnávacieho systému
Pólové nadstavce vhodné pri aplikácií systému na obrábacích strojoch (frézovanie atd.).
 |
PMQ (pre verziu QUAD EXTRA) Pohyblivý pólový nadstavec, ktorý je v demagnetovanom stave (s vypnutou doskou) schopný prispôsobiť svoju výšku zakriveniu obrobku. Po aktivácií magnetickej dosky stlačený nadstavec “zatuhne“ prípadne “priskočí“ a zaisťuje prevod upínacej magnetickej sily. Tým je zaistené dokonalé upnutie. |
|
|
PMR 70/45 (pre verziu MillTEC
GRIP)
Pohyblivý pólový nadstavec, ktorý je v demagnetovanom stave (s vypnutou doskou) schopný prispôsobiť svoju výšku zakriveniu obrobku. Po aktivácií magnetickej dosky stlačený nadstavec “zatuhne“ prípadne “priskočí“ a zaisťuje prevod upínacej magnetickej sily. Tým je zaistené dokonalé upnutie.
|
|
PFR (pre verziu QUAD EXTRA) Pevný pólový nadstavec, ktorý sa v samovyrovnávacom systéme používa spoločne s pohyblivými pólovými nadstavcami v počte 3 kusov. Tieto 3 nadstavce slúžia ako body pre definíciu roviny pri postavení obrobku. |
 |
PFR 70/45 (pre verziu MillTEC GRIP) Pevný pólový nadstavec, ktorý sa v samovyrovnávacom systéme používa spoločne s pohyblivými pólovými nadstavcami v počte 3 kusov. Tieto 3 nadstavce slúžia ako body pre definíciu roviny pri postavení obrobku. |
Pevné pólové nadstavce
Pólové nadstavce vhodné pri aplikácií systému na obrábacích strojoch (frézovanie atd.).
 |
PFA (pre verziu QUAD EXTRA) Pevný pólový nadstavec, ktorý slúži pre vyvýšenie obrobku nad hornú plochu magnetu. Umožňuje tým lepšiu prístupnosť bočných plôch obrobku, vrtanie priechozích dier a predlžuje životnosť vrchnej plochy magnetu. |
 |
PFR 70/20 (pre verziu MillTEC GRIP) Pevný pólový nadstavec, ktorý slúži pre vyvýšenie obrobku nad hornú plochu magnetu. Umožňuje tým lepšiu prístupnosť bočných plôch obrobku, vrtanie priechozích dier a predlžuje životnosť vrchnej plochy magnetu. |
