Elektrické závitorezy - SNIPER

Malý elektrický závitořez SNIPER od firmy VOLUMEC je vhodný pro efektivní výrobu závitů až do velikostti M16. Jedná se o absolutní novinku vyvinutou s cílem nabídnout zákazníkům malý kompaktní závitořez vysoké kvality. SNIPER nabízí kompaktní design s řídící jednotkou zabudouvanou v rámu stroje. Závitořez disponuje jednokloubovým vyváženým ramenem pro snadné polohování na závitovaný otvor. Další výraznou předností závitořezu je plynulá regulace otáček pomocí integrovaného potenciometru.  Výborný poměr kvality a ceny!





Stáhněte si katalog závitořezů VOLUMEC



Poptávka

Hlavné prednosti pantografických závitorezov s kĺbovým ramenom



  • odlehčení drahých strojů (horizontky, CNC stroje),
  • rychlá návratnost investice do stroje,
  • vysoká flexibilita závitování,
  • jednoduchá ovládatelnost závitořezu,
  • jednoduchá obsluha,
  • po vybavení stroje více směrnou hlavou je možné závitování v jakémkoli úhlu
  • nízké provozní náklady.
  • Plynulá regulace otáček
  • Bezkartáčkový elektronický motor
  • Tichý chod
  • Výborný poměr kvalita/cena
 tl_files/magcentrum/DATA/JOYTAPY/LOGO_VOL.JPG







Hlavní charakteristiky závitořezů s kloubovým ramenem

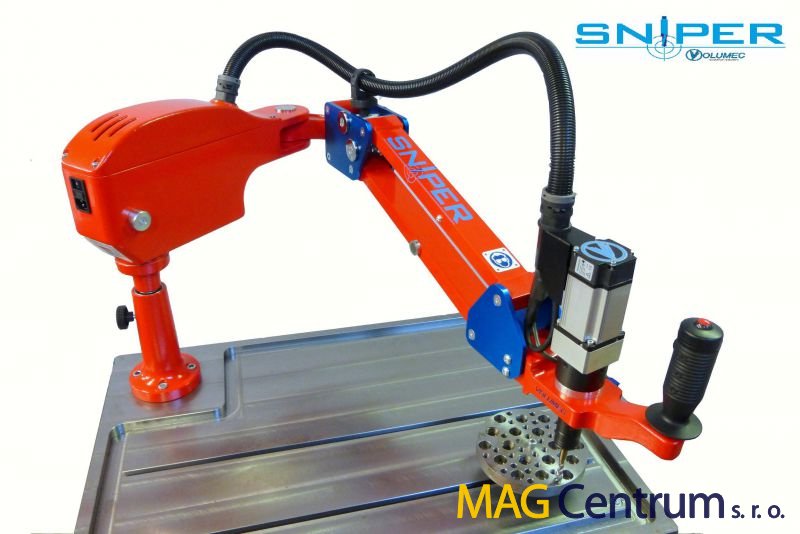

Vyvážené kloubové rameno
tl_files/magcentrum/DATA/SNIPER/P1000555B copia.jpg
 Stroj je vybaven vyváženým hliníkovým ramenem, které zajišťuje rychlé a přesné polohování nástroje na otvor. Díky lehké hliníkové konstrukce je stroj snadno přenosný.





Rovnováha a plynulost pohybu
tl_files/magcentrum/DATA/SNIPER/P1000561b.jpg

Rovnováhu a plynulost pohybu zajišťují nastavitelné plynové pružiny a klouby ramen uložené v kuličkových ložiscích.





Řezání slepých i průchozích otvorů
tl_files/magcentrum/DATA/JOYTAPY/hlavicky_small.jpg

Díky nastavitelné spojce integrované ve vrtacích pouzdrech je možné závitovat slepé i průchozí otvory.





¨

Elektronický motor
tl_files/magcentrum/DATA/JOYTAPY/IMG_4778_small.jpg

Elektronický motor s bezkartáčkovou technologií s možností plynulé regulace otáček. Motor je osazen joystickem s ovládacími tlačítky pro snadnou manipulaci a provádění pracovních operací.

tl_files/magcentrum/DATA/JOYTAPY/IMG_4777_small.jpg





Integrovaná řídící elektronická jednotka

Společně se strojem je dodávána elektronická řídící jednotka pro řízení všech funkcí a napájení motoru. Jednotka je zabudovaná uvnitř rámu stroje.



Dostupné modely a technické parametry



Elektrické závitořezy série SNIPER

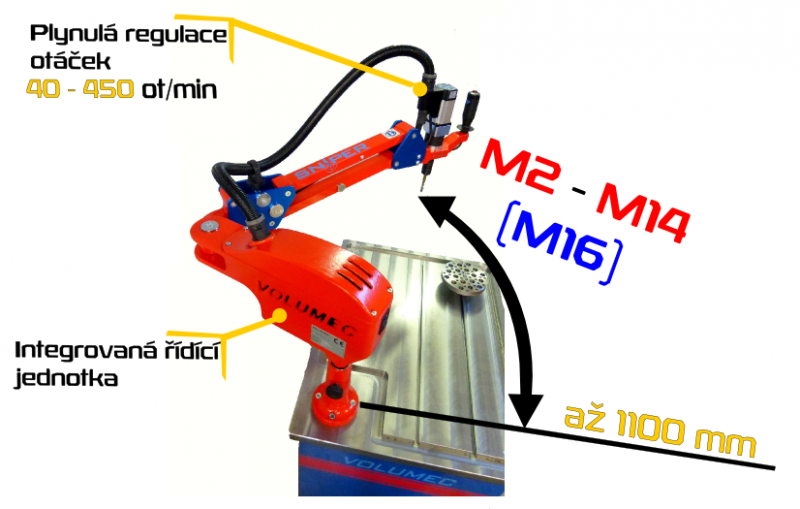

tl_files/magcentrum/DATA/SNIPER_NEW_SCHEMA.PNG

Pracovní rádius až 1102 mm

Model

Velikost řezaného závitu do oceli

Rozsah rychlosti bez zatížení (ot/min)

Hmotnost

Vřeteno

SNIPER 400

M2 - M14 (M16)

40 - 450

15 Kg

GR1





Příslušenství



Držáky nástrojů

Držáky nástrojů pro řezání závitů od M2 do M30 s nastavitelnou spojkou pro řezání slepých závitů.

tl_files/magcentrum/DATA/JOYTAPY/hlavicky_small.jpg



Hlavice pro záhlubník

Hlavice pro upnutí záhlubníku, upínací rozsah 1 – 10 mm.

tl_files/magcentrum/DATA/JOYTAPY/zahlubnik_small.jpg



Pojízdný vozík

Pojízdný vozík a police s otočnými kolečky.

Rozměry: 850 x 750 x 870 mm

Hmotnost: 65 Kg

tl_files/magcentrum/DATA/zavitorezy/accessories_trolley_tap_macines_small.jpg



Magnetický stojan

Vypínatelný permanentní magnet s přírubou, pro ustavení závitořezu na jakoukoliv feromagnetickou plochu. Možnost upnutí přímo na závitovaný dílec.

Po demontáži připojovací příruby je možné magnet používat pro manipulaci železných břemen, jako klasický břemenový magnet.

tl_files/magcentrum/DATA/JOYTAPY/mag_stoj_small.jpg



Soubory ke stažení

 Katalog VOLUMEC 2014 1,67 MB
