Hlavné prednosti pantografických závitorezov s kĺbovým ramenom
|
 |
Hlavné charakteristiky pantografických závitorezov s kĺbovým ramenom

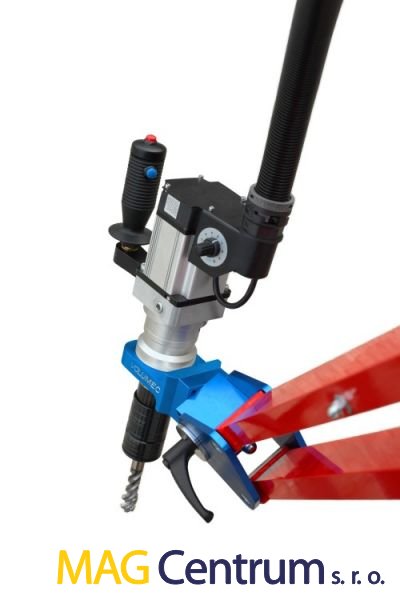

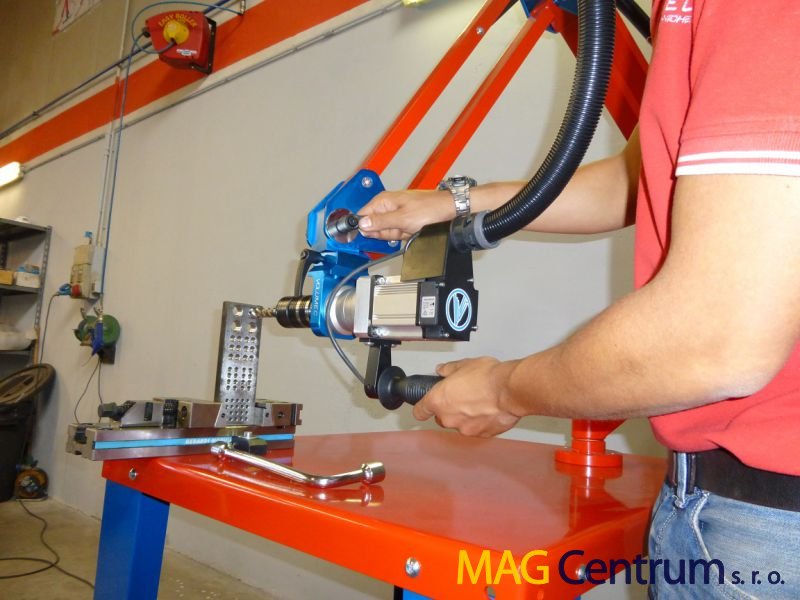

Otočná hlava
Stroj je standardně vybaven otočnou hlavou, umožňující řezání závitů v jakékoliv poloze, pod jakýmkoliv úhlem.
 |

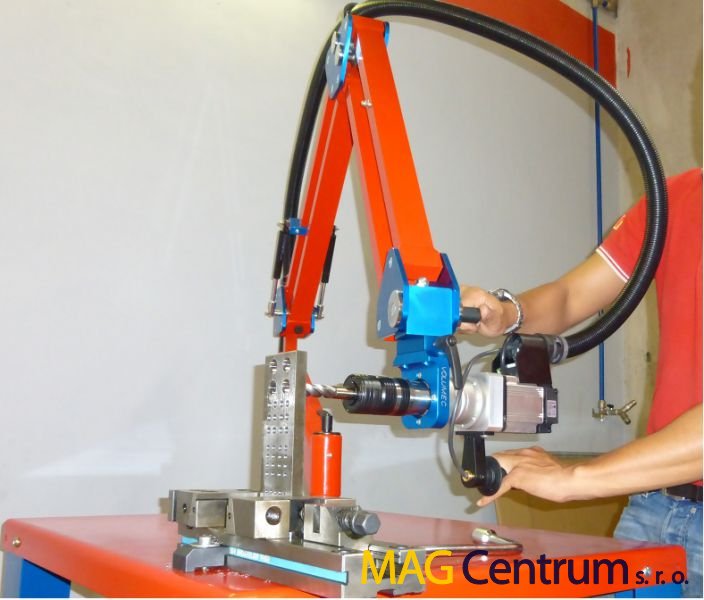

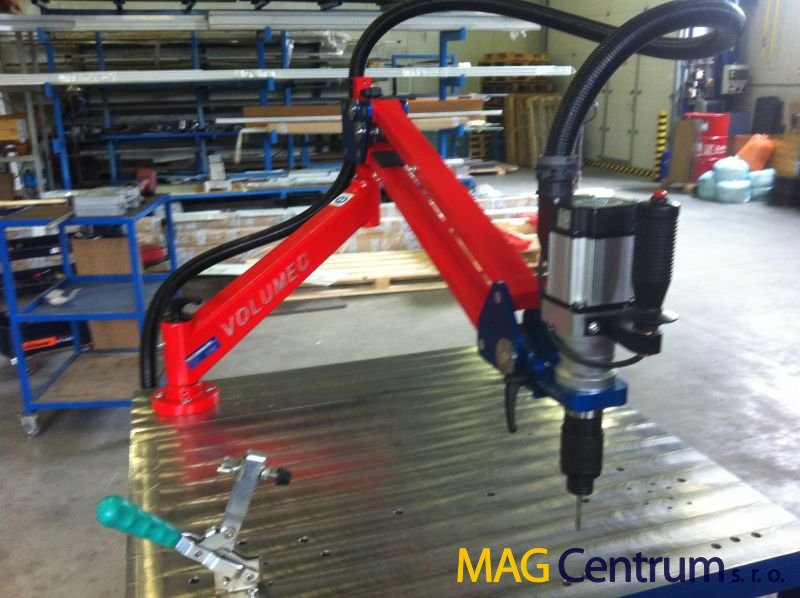

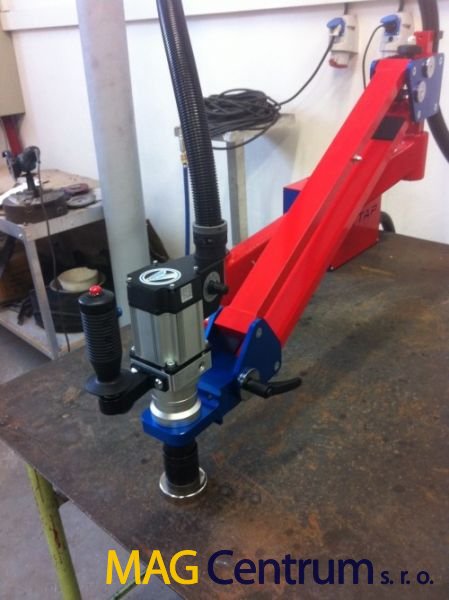

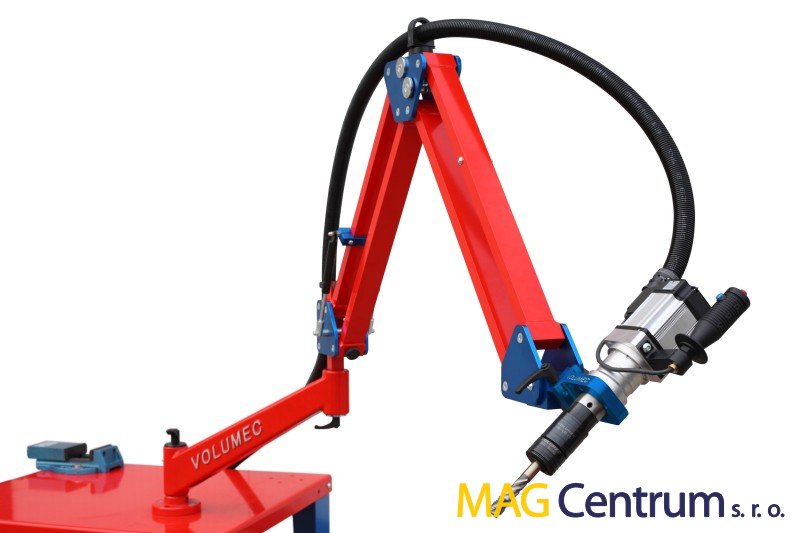

Vyvážené kloubové rameno
Stroj je vybaven vyváženým hliníkovým ramenem, které zajišťuje rychlé a přesné polohování nástroje na otvor. Díky lehké hliníkové konstrukce je stroj snadno přenosný.
 |
Snadné magnetické polohování
Polohování vřetena je zajištěno pomocí magnetu, který se umístí místo nástroje a přiložením na závitovanou plochu zajistí rychle a snadno absolutní kolmost vřetena.
 |
 |
Rovnováha a plynulost pohybu
Rovnováhu a plynulost pohybu zajišťují nastavitelné plynové pružiny a klouby ramen uložené v kuličkových ložiscích.
 |
Možnost řezání slepých i průchozích závitů
Díky nastavitelné spojce integrované ve vrtacích pouzdrech je možné závitovat slepé i průchozí otvory.
 |

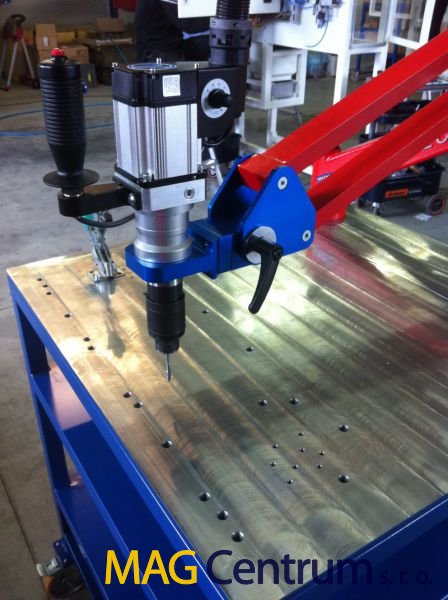

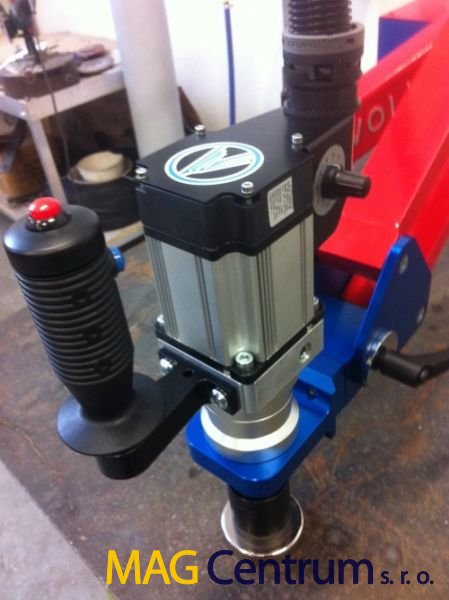

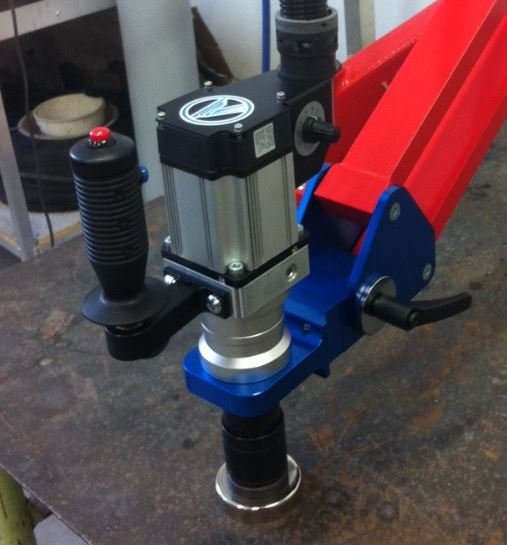

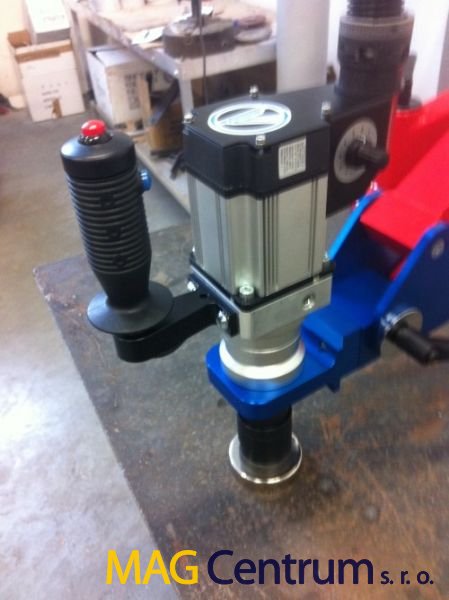

Elektronický motor

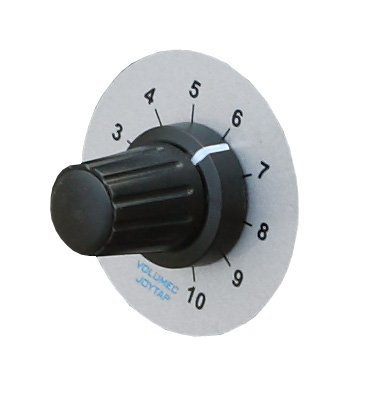

Elektronický motor s bezkartáčkovou technologií s možností plynulé regulace otáček. Motor je osazen joystickem s ovládacími tlačítky pro snadnou manipulaci a provádění pracovních operací.
 |
 |
Řídící elektronická jednotka
Společně se strojem je dodávána elektronická řídící jednotka pro řízení všech funkcí a napájení motoru.
Dostupné modely a technické parametry

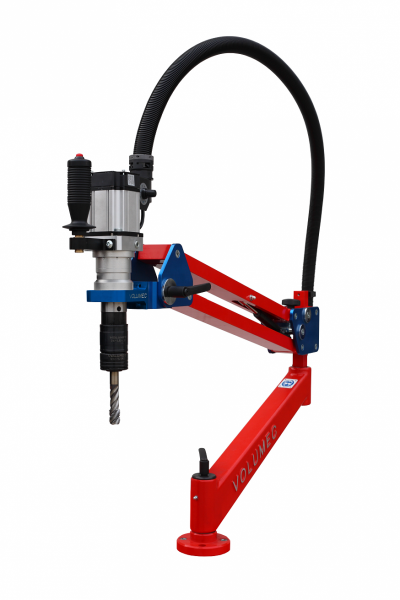

Elektrické závitořezy série JOYTAP 2 - dvouramenné
|
Pracovní rádius až 1280 mm |
|
Model |
Velikost řezaného závitu do oceli |
Rozsah rychlosti bez zatížení (ot/min) |
Hmotnost |
Vřeteno |
|
JT 2000 |
M2 - M12 |
100 - 1000 |
16 Kg |
GR2 |
|
JT 2150 |
M3 - M16 (M20) |
50 - 500 |
16 Kg |
GR2 |
|
JT 2500 |
M5 - M24 (M26) |
20 -200 |
17 Kg |
GR2 |

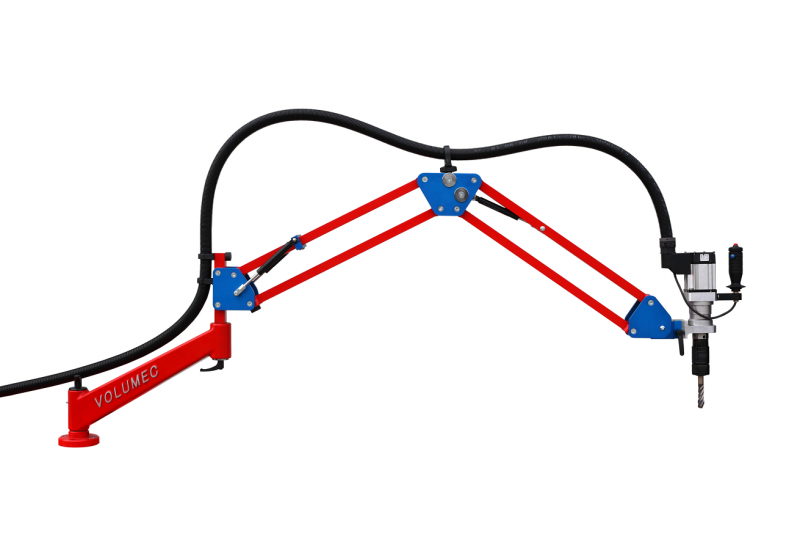

Elektrické závitořezy série JOYTAP 3 - trojramenné
|
Pracovní rádius až 1900 mm |
|
Model |
Velikost řezaného závitu do oceli |
Rozsah rychlosti bez zatížení (ot/min) |
Hmotnost |
Vřeteno |
|
JT 3000 |
M2 - M12 |
100 - 1000 |
19 Kg |
GR2 |
|
JT 3150 |
M3 - M16 (M20) |
50 - 500 |
19 Kg |
GR2 |
|
JT 3500 |
M5 - M24 (M26) |
20 -200 |
20 Kg |
GR2 |
| JT 3750 | M8 - M36 | 10 - 150 | 25 Kg | GR3 |
Příslušenství
Držáky nástrojů
Držáky nástrojů pro řezání závitů od M2 do M30 s nastavitelnou spojkou pro řezání slepých závitů.
|
Hlavice pro záhlubník
Hlavice pro upnutí záhlubníku, upínací rozsah 1 – 10 mm.
 |

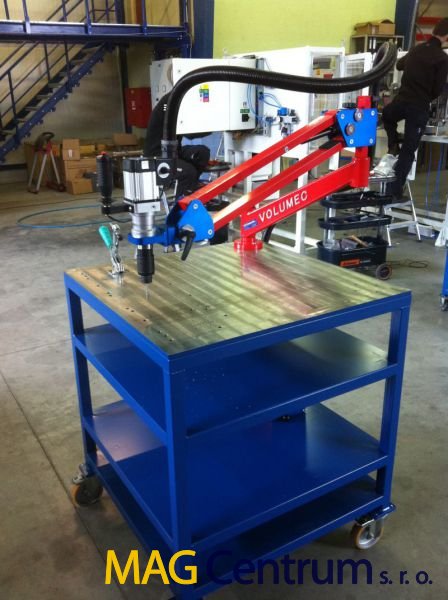

Pojízdný vozík
Pojízdný vozík a police s otočnými kolečky.
Rozměry: 850 x 750 x 870 mm
Hmotnost: 65 Kg
 |
Magnetický stojan
Vypínatelný permanentní magnet s přírubou, pro ustavení závitořezu na jakoukoliv feromagnetickou plochu. Možnost upnutí přímo na závitovaný dílec.
Po demontáži připojovací příruby je možné magnet používat pro manipulaci železných břemen, jako klasický břemenový magnet.
 |
