Vstrekovacie lisy - obojstranný magnet

Hlavné charakteristiky magnetov PressTEC

OBOJSTRANNÉ UPNUTIE
ĽAHKÁ VÝMENA FORIEM PRI MAXIMÁLNEJ ÚSPORE ČASU
PRUŽNÁ REAKCIA NA POTREBY VÝROBY A TÝM AJ RÝCHLE USPOKOJENIE POTRIEB ZÁKAZNÍKA
MOŽNOSŤ UPÍNANIA FORIEM VŠETKÝCH TVAROV A ROZMEROV NA RUŽNÉ TYPY LISOV
JEDNODUCHÁ A NENÁROČNÁ OBSLUHA PRISPIEVAJÚCA K ZLEPŠENIU PREHĽADNOSTI PRACOVISKA
VÝMENA FORMY IBA OBSLUHOU STROJA, BEZ AKÉJKOĽVEK ĎALŠEJ PRACOVNEJ SILY, UPÍNOK A PRÍPRAVKOV
ZNÍŽENIE ZÁSOB VÝROBKOV VĎAKA RÝCHLEJ VÝMENE FORIEM

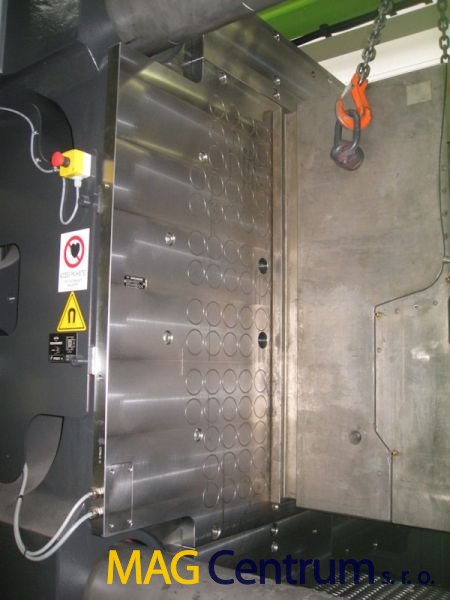

Lahká výmena foriem

Všetky JIT (just in time) a SMED (single minute exchange die) postupy môžu byť optimalizované pomocou magnetického upínania foriem, redukovaním až 90% stratových časov oproti konvenčným upínacím systémom. Formy môžu byť zavedené zhora žeriavom alebo zo strany manipulátorom, perfektne umiestnené a vycentrované na magnetických doskách bez akéhokoľvek následného ustavovania. PressTec je vhodný pre všetky formy s zadnou doskou a to aj malých veľkostí.

tl_files/magcentrum/DATA/produkty/lisovani/snadna_vymena.JPG

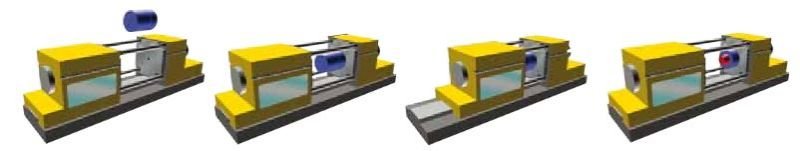

Ľahká inštalácia formy na systém PressTEC v niekoľkých krokoch.

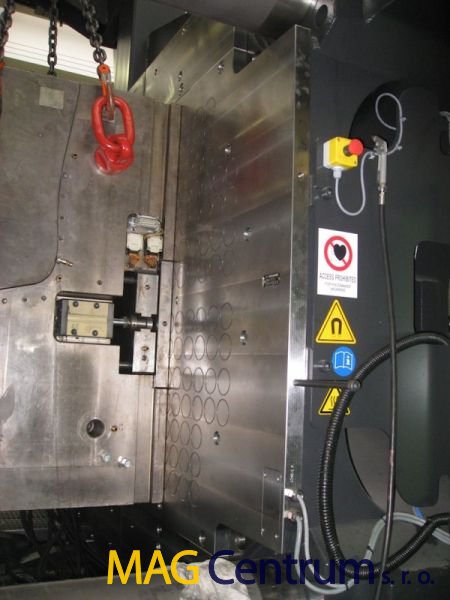

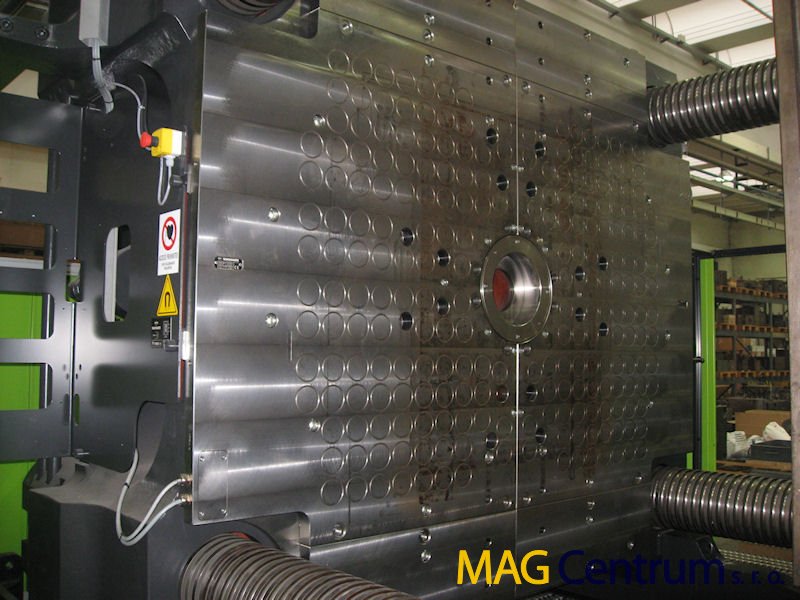

Dokonalý prístup

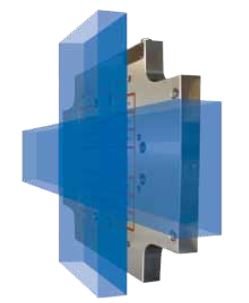

Absencia akýchkoľvek prekážok, dovoľuje optimalizovať využitie stroja, pri možnosti upínať formy rôznych veľkostí, dokonca aj väčších než je normálna veľkosť pre daný stroj. Odstránenie mechanických upínok dáva úplnú slobodu pre rýchle a ľahké ustavenie formy spolu s ľahkým prístupom k elektrickým, hydraulickým a pneumatickým perifériam.

tl_files/magcentrum/DATA/produkty/lisovani/pristup.JPG

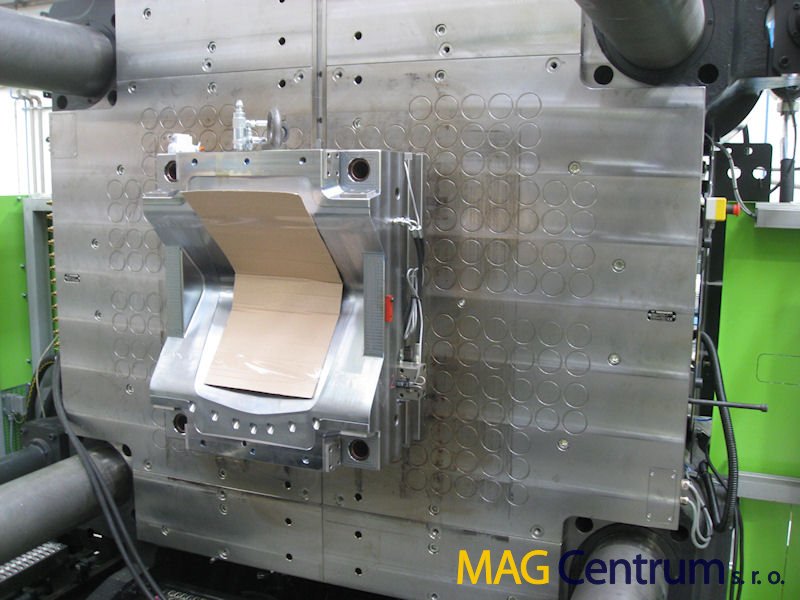

Celoplošné upnutie

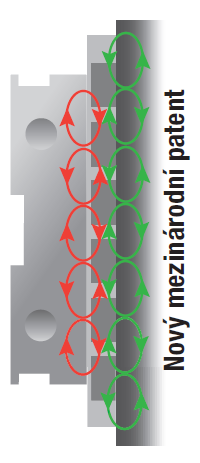

S klasickým upínacím systémom je forma upnutá na okraji s veľkým predpnutím a deformáciou, spôsobujúce následné deformácie behom výrobného procesu pri otváraní formy. Magnetický systém PressTec vytvára rovnomerné upnutie po celej upínacej ploche. Stálosť tohto upnutia sa okamžite prejaví v lepšej kvalite a opakovateľnosti vyrábaných dielov a zabraňuje „over packing” efektu.

tl_files/magcentrum/DATA/PT_GRIP/PT_GRIP_schema.png

tl_files/magcentrum/DATA/produkty/lisovani/bezne_upnuti.JPG

tl_files/magcentrum/DATA/produkty/lisovani/upnuti_presstec.JPG

Pokročilé ovládanie podla mezinárodných štandrdov

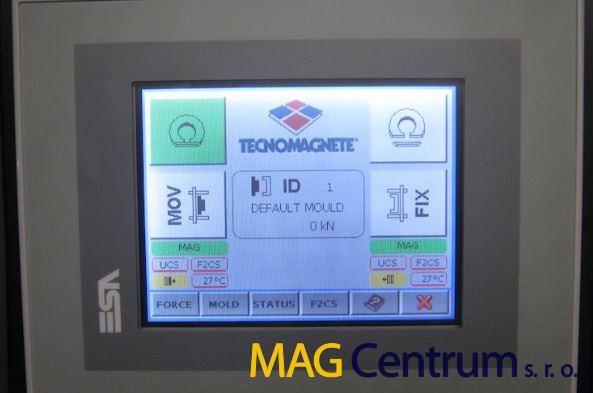

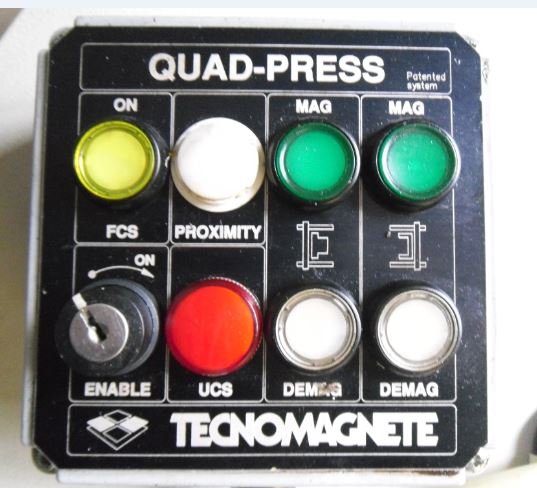

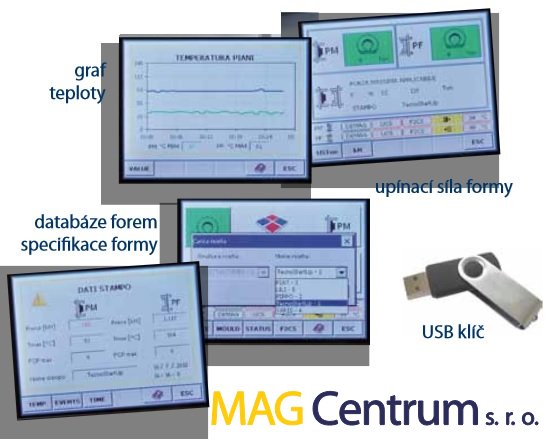

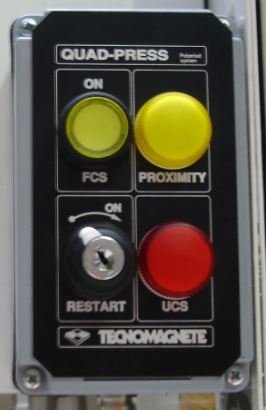

Pokročilá elektronická riadiaca jednotka, navrhnutá podľa medzinárodných štandardov EUROMAP / SPI /JIS a EMC (Elektromagnetická kompatibilita) noriem, je ponúkaná v niekoľkých variantách, s možným prepojením do akéhokoľvek typu stroja. Štandardná verzia obsahuje robustný diaľkový tlačidlový ovládač k obsluhe funkcií MAG / DEMAG (aktivácia a deaktivácia), SAFE (pre zamedzenie neúmyselného deaktivovania) a signálne svetlá zobrazujúce stav magnetov obsluhy stroja. Ovládač taktiež obsahuje špecifické bezpečnostné funkcie PROXIMITY (prítomnosť formy), UCS (riadiaci systém), FCS (systém kontroly magnetického toku).

Bezpečnostný kľúč dovoľuje odblokovať MCS (magnetic clamping system) v inštalačnom móde stroja povolením odpovedajúceho MAG / DEMAG cyklu.

Elektronické riadenie a elektromechanické komponenty sú umiestnené v celokovovej skrini s chránením IP54, ktoré ovládajú magnetické moduly cez integrované svorkovnice.

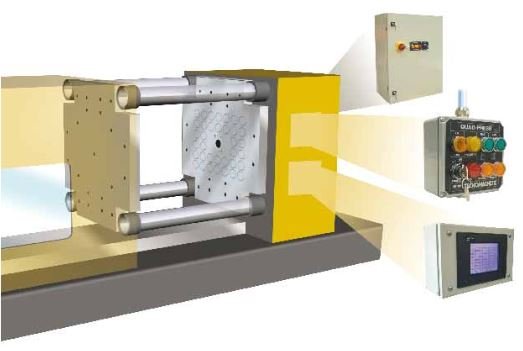

Elektrické prepojenie

ŠTANDARD: Verzia pre stávajúce stroje bez EUROMAP prepojenie s nezávislým tlačidlovým panelom, s blokovaním stroja, MCS a proximity.

EUROMAP 70.0: Verzia pre OEM s nezávislým tlačidlovým panelom a prepojením blokovania stroja a MCS. Súčasťou je Harting zásuvka s 15m káblom.

EUROMAP 70.1: Verzia pre OEM pre plnú integráciu do PLC stroja s funkciami MAG /DEMAG, proximity a MCS, ovládania cez stroj. Prídavné tlačidla a Harting zásuvka s 15m káblom sú súčasťou dodávky.

tl_files/magcentrum/DATA/produkty/lisovani/ovladani.JPG

Vysoká bezpečnosť

Patentovaný elektropermanentný magnetický cyklus používaný pri všetkých elektropermanentných magnetov firmy TECNOMAGNETE dovoľuje aktivovať a deaktivovať magnetickú dosku krátkym impulzom behom niekoľkých sekúnd. Po aktivovaní magnetu nie je potreba akejkoľvek energie, čo zaisťuje vysokú úroveň bezpečnosti. Vedľa úspory energie, systém umožňuje tzv. „studené“ upnutie, čím v žiadnom prípade nedochádza k tepelnej deformácií a strate upínacej sily v čase.

Obsluha samotná, bez zvláštnej špecializácie, môže spraviť výmenu formy bez nutnosti práce vo vnútri stroja a tým zostáva stále v bezpečnej vzdialenosti od formy.

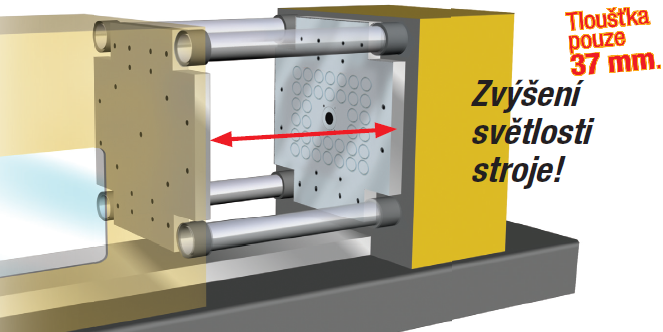

Nízka hmotnosť a malá hrúbka

Hrúbka magnetických dosiek 37 mm poskytuje najlepšiu charakteristiku pre stroj a to vďaka svetlosti a redukovanej hmotnosti, pri znížení dynamického zaťaženia stroja.

tl_files/magcentrum/DATA/PT_GRIP/Svetlost_PT_grip.png

Dlhá životnosť a šetrnosť k životnému prostrediu

Monolitická konštrukcia bez montovaných a pohyblivých častí na povrchu, umožňuje pracovať magnetickým doskám bez zvláštnej údržby a s dlhou životnosťou. O spoľahlivosti sa presvedčíte v priebehu času. Všetky komponenty je možné z 95% recyklovať.
