QUAD EXTRA magnetické desky pro frézování

Elektropermanetné magnetické dosky QUAD EXTRA (QX) technológia predstavuje riešenie pre magnetické upnutie na obrábacích strojoch.

Aplikácie magnetického upínacieho systému vychádza z princípu, že obrobok je usadený na plochu magnetickej dosky, ktorá funguje ako mechanická referenčná plocha a upínacia zóna zároveň. Upínacia sila je rovnomerne rozdelená po celej kontaktnej ploche, nedôjde k stláčaniu alebo deformácií obrobku, pričom je zachovaná voľná prístupnosť k obrobku z 5-tich strán. Práci na obrobku nebráni žiadny upínací prostriedok, takže opracovanie môže byť plne optimalizované pre obrábacie stroje. Potlačenie vibrácií týmto spôsobom upnutia predlžuje životnosť nástrojov a náradí, pri zlepšení presnosti a kvality obrábaného povrchu.

Stiahnite si katalóg

Poptávka

Hlavná charakteristika magnetov pre frézovanie QUAD EXTRA



  • SAMOVYROVNÁVACÍ SYSTÉM
  • HRÚBKA DOSKY LEN 51 mm
  • ELEKTROPERMANENTNÁ TECHNOLÓGIA
  • ÚSPORA UPÍNACÍCH ČASOV
  • ĽAHKOSŤ A OPAKOVATELNOSŤ UPNUTÍ
  • 100% BEZPEČNOSŤ UPNUTIA
  • ÚSPORA ELEKTRICKÉ ENERGIE
  • BEZ POTREBY ZÁLOHOVÉHO ISTENIA



Dômyselná konštrukcia

Magnetické dosky QUAD EXTRA majú oproti svojim predchodcom širší priestor pre vrtanie, upínacích otvorov a lepšiu možnosť prispôsobiť sa požiadavkám zákazníka. Vďaka opracovaniu jednotlivých segmentov z monobloku sú závitové otvory pre upevňovanie pólových nadstavcov vyrobené s vyššou presnosťou ich rozteče a hĺbkou.  Vďaka konfigurácií s dvojitou mriežkou sú dosiahnuté lepšie výsledky pri upínaní malých dielov, keďže je redukovaná výška magnetického toku (plné premagnetovanie aj tenkých súčastí). Dosky sú kompatibilné s väčšinou existujúcich systémov.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/double_grid.jpg tl_files/magcentrum/DATA/produkty/upinani/frezovani/precise.jpg

Dosky QUAD EXTRA sú vyrobené ako multinapäťové a môžu byť napájané rôznymi typmi riadiacich jednotiek podľa dostupného napätia.



Monobloková konštrukcia

Magnetická plocha je vyrobená z modulárnej pólovej dosky vyrobenej z jednodielného bloku. Je upevnená vysokopevnostnými šróbmy do základného rámu, ktorý je taktiež vyrobený z monobloku.

Priestor cievok a elektrických obvodov je mechanicky chránený a súčasne izolovaný vysoko odolným tmelom. Konštrukcia bez ďalších montovaných súčastí garantuje plnú odolnosť spolu s absolútnou mechanickou stabilitou a spoľahlivosťou.

tl_files/magcentrum/DATA/produkty/upinani/brouseni/elektropermanentni_magnety_s_ctvercovymi_poli/monoblok.PNG



Samovyrovnávací systém

Systém pohyblivých pólových nástavcov automaticky vyrovnáva súčasti pri upnutí, a tým umožňuje perfektnú rovnobežnosť obrobku. Zároveň umožňuje upnutie neopracovaných obrobkov na upínaciu plochu magnetu a dosiahnutie prefrézovanie aj horných plôch v požadovanej presnosti. Tým odstránime zdĺhavé a viac nákladné vedľajšie operácie a nieľkonásobné otáčanie obrobku.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/IMG_1298_1_small.jpg

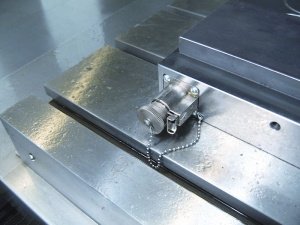

Konektorové pripojenie

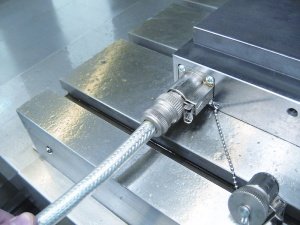

Magnet je štandardne  vybavený konektorom ERGON pre prepojenie s jednotkou. Pripojenie je veľmi rýchle. Vďaka odpojiteľnému konektoru je možné primagnetovať obrobok k magnetu a magnet následne odpojiť od riadiacej jednotky, tým je zaručená absolútna sloboda pohybu stolu bez obmedzenia akýmkoľvek káblom.

Pre aplikácie vo veľmi náročných podmienkach je možné magnet vybaviť pevným pripojením, ktoré zabezpečuje vodotesné spojenie s dlhou životnosťou bez nutnosti údržby a kontroly konektoru.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/ergon1_small.jpg tl_files/magcentrum/DATA/produkty/upinani/frezovani/ergon2_small.jpg



Lahké ovládanie

Aktivácia a deaktivácia magnetu je riadená pomocou elektronickej riadiacej jednotky s intuitívným ovládaním. Riadiacu jednotku je možné po aktivácií alebo deaktivácií od magnetu celkom odpojiť.

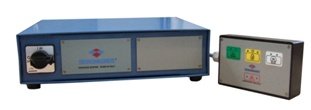

S ohľadom na veľkosť magnetu a požadované funkcie môže byť magnetická doska štandardne vybavená riadiacou jednotkou ST 120 alebo ST 200.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/st_120.jpg tl_files/magcentrum/DATA/produkty/upinani/frezovani/st_200.jpg

Bezpečná sila

Patentovaný elektropermanentný magnetický cyklus používaný u všetkých elektropermanetných magnetov firmy TECNOMAGNETE dovoľuje aktivovať a deaktivovať magnetickú dosku krátkym impulzom behom niekoľkých sekúnd. Po aktivovaní magnetu nieje potrebná akákoľvek energia, čo zaisťuje vysokú úroveň bezpečnosti pri obrábaní. Vedľa úspory energie, systém umožňuje tzv. „studené“ upnutie, čím v žiadnom prípade nedochádza k tepelnej deformácií obrobku a strate upínacej sily v čase.



Dostupné modely QUAD EXTRA

QUAD EXTRA - štandardné dosky

Štandardná typová rada dosiek do rozmeru až cca 600 x 1000 mm s hustotou pólovania HE. Pre umiestnenie na horizontálne aj vertikálne frézky, obrábacie centrá … atd.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/quad_extra_standard.jpg

ROUND QUAD EXTRA - kruhové dosky

Kruhové dosky s technológiou QUAD EXTRA a vysokou hustotou pólovania (HD). Sú vhodné predovšetkým pre 5 osé obrábacie stroje. Vďaka kruhovým magnetom RQ dokážete výrazne zvýšiť kapacitu upínacieho stolu vašeho stroja.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/quad_extra_kruh.jpg

UNIBLOCK

Univerzálny magnetický upínač s technológiou QUAD EXTRA, svoju veľkosťou a variabilitou použití je určený predovšetkým pre menšie zámočnícke dielne a konvenčné obrábacie stroje.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/uniblock.jpg

QUAD-RAIL

Systém navrhnutý pre špeciálne požiadavky pri upínaní koľajníc s osvedčenou technológiou QUAD EXTRA.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/quad_rail.jpg

QUAD-BLOCK

Modulárny systém zostavený z magnetických blokov s 4-mi pólmi, ktorý je primárne určený pre upínanie zvarencov pri zváraní. Svoje miesto nájde aj pri upínaní zložitých dielcov pri obrábaní.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/quad_block.jpg

Špeciálne upínacie systémy

Ponúkame taktiež navrhnutie magnetického upínacieho prípravku podľa potrieb danej aplikácie.

tl_files/magcentrum/DATA/produkty/upinani/frezovani/quad_upinani.jpg



Zostavy magnetických dosiek

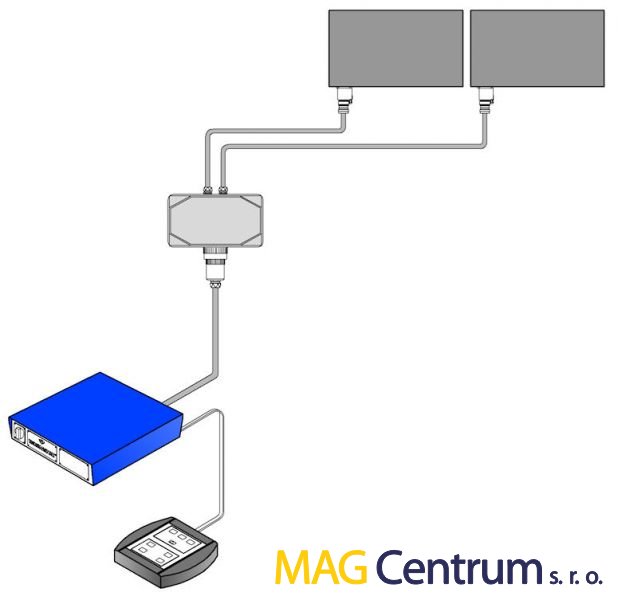

EPC 2

Ovládanie dvoch magnetických dosiek pomocou jednej riadiacej jednotky.

Vhodné pre varianty s napájacím napätím 230 V aj 400 V

Zostava obsahuje:
Riadiacu jednotku ST 200 vo verzií FS
Diaľkové ovládanie
Zlučovací box
Prepojovacie káble

Zostavu je možné dodať s odpojiteľným konektorom k  doskám aj vo verzií s pevným pripojením.



tl_files/magcentrum/DATA/produkty/upinani/frezovani/FRESA_ECPM_2_V1-V2.jpg

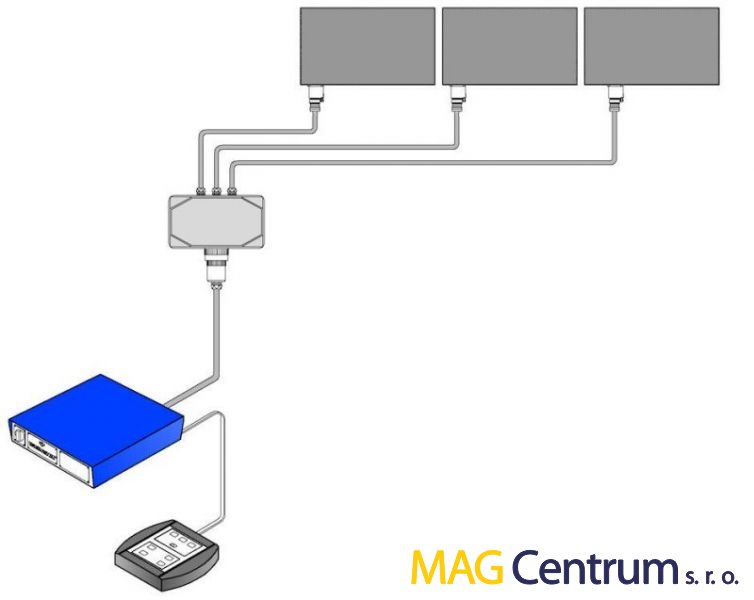

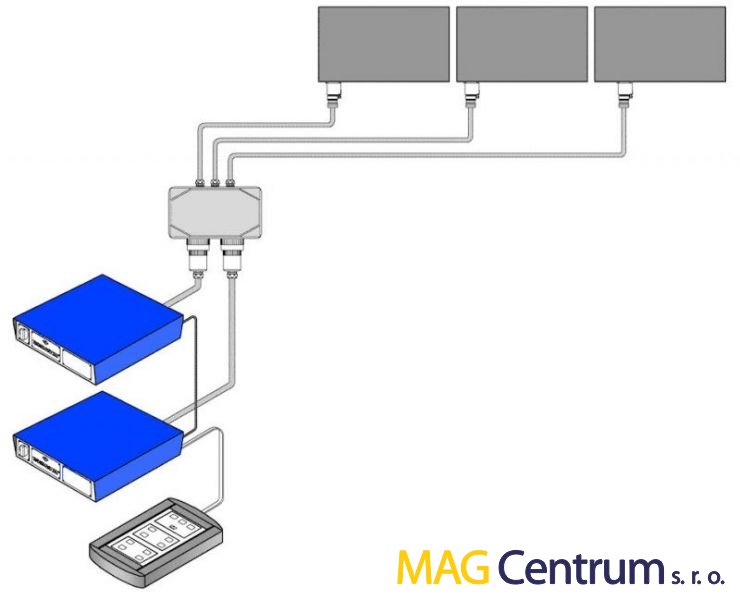

EPC 3

Ovládanie troch magnetických dosiek.

Magnetické dosky sú ovládané pri napájacom napätí 230V ovládanie pomocou dvoch jednotiek a pri napájacom napätí 400V pomocou jednej jednotky.

Zostava obsahuje:
Riadiacu jednotku ST 200 vo verzií FS (1ks alebo 2 ks podľa napäťové varianty)
Diaľkové ovládanie
Zlučovací box
Prepojovacie káble

Zostavu je možné dodať s odpojiteľným konektorom k doskám aj vo verzií s pevným pripojením.



tl_files/magcentrum/DATA/produkty/upinani/frezovani/FRESA_ECPM_3_V1-V2.jpg tl_files/magcentrum/DATA/produkty/upinani/frezovani/FRESA_ECPM_3_V3-V4.jpg

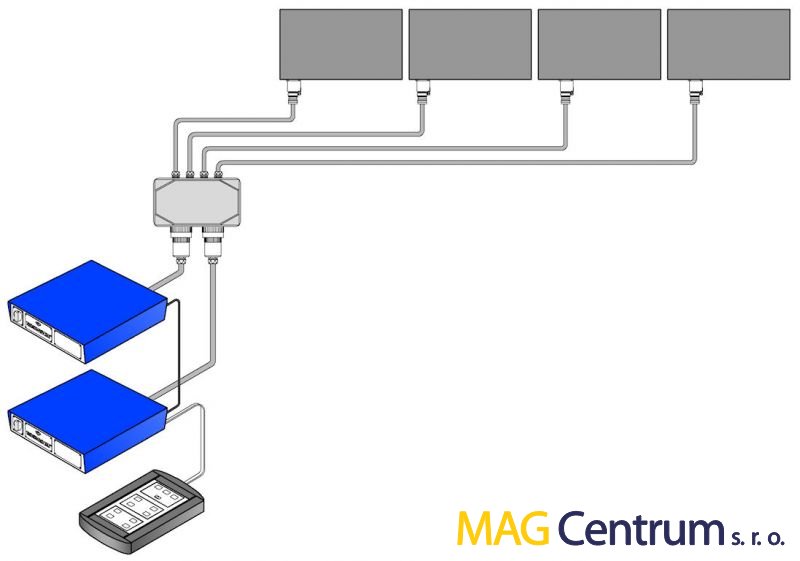

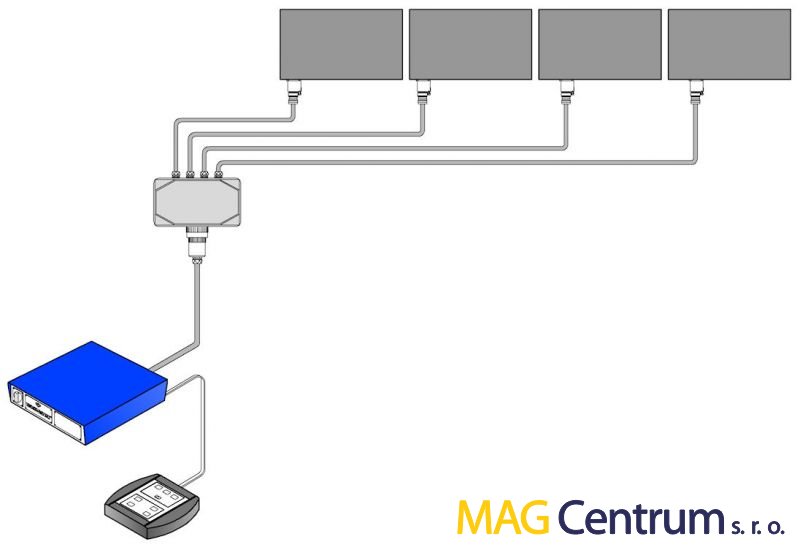

EPC4

Ovládanie štyroch magnetických dosiek.

Magnetické dosky sú ovládané pri napájacom napätí 230V ovládané pomocou dvoch jednotiek a pri napájacom napätí 400V pomocou jedinej jednotky.

Zostava obsahuje:
Riadiacu jednotku ST 200 vo verzií FS (1ks alebo 2 ks podľa napäťovej varianty)
Diaľkové ovládanie
Zlučovací box
Prepojovacie káble

Zostavu je možné dodať s odpojiteľným konektorom k doskám aj vo verzií s pevným pripojením.



tl_files/magcentrum/DATA/produkty/upinani/frezovani/FRESA_ECPM_4_V1-V2.jpg tl_files/magcentrum/DATA/produkty/upinani/frezovani/FRESA_ECPM_4_V3-V4.jpg

Zostavy viac ako 4 doskami

Zostavy s viac ako 4 magnetickými doskami sú riešené individuálne špeciálnym riadiacim systémom, tak aby bolo zaistené ľahké, spoľahlivé a intuitívne ovládanie.



Príslušenstvo



Pólové nadstavce pre zostavenie samovyrovnávacieho systému

tl_files/magcentrum/DATA/produkty/upinani/frezovani/pmq.jpgPMQ

Pohyblivý pólový nadstavec, ktorý je v demagnetovanom stave (s vypnutou doskou) schopný prispôsobiť svou výšku zakriveniu obrobku. Po aktivácií magnetickej dosky stlačený nadstavec “zatuhne“ prípadne “priskočí“ a zaisťuje prevod upínacej magnetickej sily. Tým je zaistené dokonalé upnutie.







tl_files/magcentrum/DATA/produkty/upinani/frezovani/pfr.jpgPFR

Pevný pólový nadstavec, ktorý sa v samovyrovnávacom systéme používa spoločne s pohyblivými pólovými nadstavcami v počte 3 kusov. Tieto 3 nadstavce slúžia ako body pre definíciu roviny pri postavení obrobku.









Pevné polové nadstavce

tl_files/magcentrum/DATA/produkty/upinani/frezovani/pfa.jpgPFA

Pevný pólový nadstavec, ktorý slúži pre vyvýšenie obrobku nad hornú plochu magnetu. Umožňuje tým lepšiu prístupnosť bočných plôch obrobku, vrtanie priechozích dier a predlžuje životnosť vrchnej plochy magnetu.

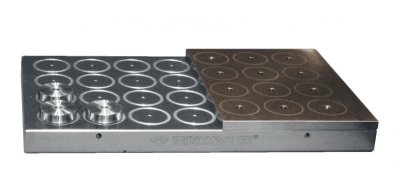

Polová doska

Pólová doska je určená pre kompletné zakrytie hornej časti magnetu, pričom prevádza magnetický tok na svoj povrch do upnutého dielca. Sú ideálne pre upínanie tvarovo zložitých dielcov sériovej výroby, alebo dielcov s veľkým množstvom priechodzých otvorov.

Dosky disponujú takmer 100% plochou pre vrtanie a obrábanie.tl_files/magcentrum/DATA/produkty/upinani/frezovani/polova_deska.jpg
