Hlavné charakteristiky magnetov pre frézovanie MILLTEC
- NOVÁ PATENTOVANÁ TECHNOLÓGIA
- CELOKOVOVÝ POVRCH
- OBOJSTRANNÉ UPNUTIE – ELIMINÁCIA VIBRACÍ
- SAMOVYROVNÁVACÍ SYSTÉM
- HRÚBKA DOSKY IBA 42 mm
- ELEKTROPERMANENTNÁ TECHNOLÓGIA
- ÚSPORA UPÍNACIEHO ČASU
- ĽAHKOSŤ A OPAKOVATEĽNOSŤ UPNUTÍ
- 100% BEZPEČNOSŤ UPNUTIA
- ÚSPORA ELEKTRICKEJ ENERGIE
- BEZ POTREBY ZÁLOŽNÉHO ZDROJA
Obojstranné upnutie
MillTec GRIP vytvára vlastné upínacie sily na stôl stroja vo výške 30% menovitej sily systému. Každý pól má nominálnu silu 615 daN na obrobku a 185 daN na stôl stroja. Mechanické upínacie prvky pomáhajú získať dokonalé a stabilné upnutie.
GRIP funkcia obojstranného upnutia zaisťuje dokonalú stabilitu s celoplošným upnutím sústavy: obrobok -magnetická doska - stôl obrábacieho stroja.
Vďaka odstránení všetkých vibrácií môžete dosiahnuť vyššiu kvalitu povrchu, väčšiu presnosť a optimálne rýchlosti obrábania s nízkym opotrebením stroja a nástrojov.
Monobloková štruktúra
Magnety MillTEC sa vyznačujú pevnou monolitickou štruktúrou a bez akýchkoľvek mechanických súčastí v zostave dosadacej plochy. Všetky póly sú zapracované do monolitného rámu a sú jeho súčasťou. Táto konštrukcia odoláva mnohým ťažkým obrábacím operáciám a nedôjde k deformáciám. Systém zostáva po celú dobu absolútne stabilný a to všetko pri hrúbke dosky iba 42 mm.
 |
Celokovový povrch
Jednotný celokovový povrch, bez akýchkoľvek vkladaných súčiastok z hornej strany dosky a bez tesniaceho tmelu, pôsobí ako mechanický kryt, ktorý zabraňuje preniknutiu cudzorodých látok do elektrických obvodov a permanentných magnetov usporiadaných v vnútornom priestore.
 |
Kruhové póly
Polárna geometria s guľatými pólmi, umožňuje optimálne rozloženie magnetického poľa, aj s dostatkom voľného priestoru pre ďalšie úpravy, ako je vloženie puzdier pre nulový bod s bočným dorazom, alebo pre hybridnú upínaciu plochu (nemagnetický materiál).
 |

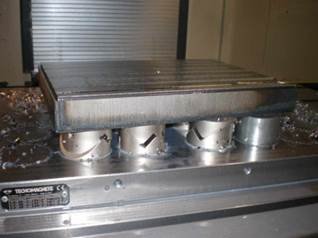

Samovyrovnávací systém
Systém pohyblivých pólových nadstavcov automaticky vyrovnáva obrobok pri upnutí, a tým umožňuje perfektnú rovnobežnosť obrobku. Zároveň umožňuje upnutie neopracovaných obrobkov na upínacej ploche magnetu a dosiahnutie prefrézovania aj horných plôch v požadovanej presnosti. Tým odstránite zdĺhavé a viac nákladné vedľajšie operácie a niekoľko násobné otáčanie obrobku.
 |
 |
Konektorové pripojenie
Magnet je štandardne vybavený konektorom ERGON pre prepojenie s jednotkou. Pripojenie je veľmi rýchle. Vďaka odpojiteľnému konektoru je možné primagnetovať obrobok k magnetu a magnet následne odpojiť od riadiacej jednotky, tým je zaručená absolútna sloboda pohybu stolu bez obmedzení akýmkoľvek káblom.
Pre aplikácie vo veľmi náročných podmienkach je možné magnet vybaviť pevným pripojením, ktoré zaisťuje vodotesné spojenie s dlhou životnosťou bez nutnosti údržby a kontroly konektoru.
 |
 |
Lahké ovládanie
Aktivácia a deaktivácia magnetu je riadená pomocou elektronickej riadiacej jednotky s intuitívnym ovládaním. Riadiacu jednotku je možné po aktivácií alebo deaktivácií od magnetu úplne odpojiť.
Jednotka disponuje kľúčom pre prepínanie ovládania hornej a dolnej strany magnetu. Technik tak môže primagnetovať magnet k stolu stroja, prepnúť prepínač do polohy ovládania hornej plochy a kľúč vybrať. Obsluha je potom schopná ovládať iba vrchnú časť.
 |
 |
Bezpečná sila
Patentovaný elektropermanentný magnetický cyklus používaný pri všetkých elektropermanetných magnetov firmy TECNOMAGNETE dovoľuje aktivovať a deaktivovať magnetickú dosku krátkym impulzom behom niekoľkých sekúnd. Po aktivovaní magnetu nie je potrebná akákoľvek energia, čo zaisťuje vysokú úroveň bezpečnosti pri obrábaní. Vedľa úspory energie, systém umožňuje tzv. „studené“ upnutie, čím v žiadnom prípade nedochádza k tepelnej deformácií obrobku a strate upínacej sily v čase.
Dlhá životnosť a šetrnosť k životnému prostrediu
Monolitická konštrukcia bez montovaných a pohyblivých častí na povrchu, umožňuje pracovať magnetickým doskám bez zvláštnej údržby a s dlhou životnosťou. O spoľahlivosti sa presvedčíte v priebehu času. Všetky komponenty je možné z 95% recyklovať.
Dostupné modely MillTEC
MillTEC - štandardné dosky
Štandardná typová rada dosiek do rozmeru až cca 600 x 1000 mm. Pre umiestenie na horizontálne aj vertikálne frézky, obrábacie centrá … atd. Magnet je dodávaný s parkovacou doskou pre ľahké umiestnenie na stroj a montážnymi otvormi pre zaistenie polohy magnetu.
|
CUBOTEC - magnetické uholníky
Magnetický uholník postavený na základe technológie MillTEC. Štruktúra monobloku je vyrobená obrábaním z jediného kusu ocele s pomocou moderných FMS systémov na jedno upnutie. To dovoľuje dosiahnuť vysoké tuhosti zariadenia a vynikajúcich výrobných tolerancií. Cubo Tec umožňuje vyššiu dennú vyťaženosť a možnosť obrábania až 5 strán obrobku bez obmedzení upínacími zariadeniami. Nízka hmotnosť Cubo Tecu dovoľuje vyššiu rýchlosť paletizačného systému bez nebezpečia poškodenia mechanizmu stoja.
 |
Špeciálne upínacie systémy
Ponúkame taktiež navrhnutie magnetického upínacieho prípravku podľa potrieb danej aplikácie.
 |
 |

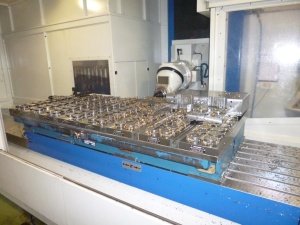

Zostavy magnetických dosiek
EPC 2Ovládanie dvoch magnetických dosiek pomocou jednej riadiacej jednotky. Vhodné pre varianty s napájacím napätím 230 V aj 400 V Zostava obsahuje: Zostavu je možné dodať s odpojiteľným konektorom k doskám aj vo verzií s pevným pripojením. |
 |
EPC 3Ovládanie troch magnetických dosiek. Magnetické dosky sú ovládané pri napájacom napätí 230V ovládanie pomocou dvoch jednotiek a pri napájacom napätí 400V pomocou jednej jednotky. Zostava obsahuje: Zostavu je možné dodať s odpojiteľným konektorom k doskám aj vo verzií s pevným pripojením. |
  |
EPC4Ovládanie štyroch magnetických dosiek. Magnetické dosky sú ovládané pri napájacom napätí 230V ovládané pomocou dvoch jednotiek a pri napájacom napätí 400V pomocou jedinej jednotky. Zostava obsahuje: Zostavu je možné dodať s odpojiteľným konektorom k doskám aj vo verzií s pevným pripojením. |
  |
Zostavy s viac ako 4 doskami
Zostavy s viac ako 4 magnetickými doskami sú riešené individuálne špeciálnym riadiacim systémom, tak aby bolo zaistené ľahké, spoľahlivé a intuitívne ovládanie.
Príslušenstvo
Pólové nadstavce pre zostavenie samovyrovnávacieho systému
PMR 70/45
Pohyblivý pólový nadstavec, ktorý je v demagnetovanom stave (s vypnutou doskou) schopný prispôsobiť svoju výšku zakriveniu obrobku.
Po aktivácií magnetickej dosky stlačený nadstavec “zatuhne“ prípadne “priskočí“ a zaisťuje prevod upínacej magnetickej sily. Tým je zaistené dokonalé upnutie.
PFR 70/45
Pevný pólový nadstavec, ktorý sa v samovyrovnávacom systéme používa spoločne s pohyblivými pólovými nadstavcami v počte 3 kusov. Tieto 3 nadstavce slúžia ako body pre definíciu roviny pri postavení obrobku.
Pevné polové nástavce
PFR 70/20
Pevný pólový nadstavec, ktorý slúži pre vyvýšenie obrobku nad hornú plochu magnetu. Umožňuje tým lepšiu prístupnosť bočných plôch obrobku, vrtanie priechozích dier a predlžuje životnosť vrchnej plochy magnetu.
Pevné pólové nadstavce dôrazne doporučujeme použiť v prípade potreby prefrézovania upínacej roviny magnetu napr. za účelom zvýšenia presnosti rovnosti. Prefrézovanie plochy magnetu neni v tomto prípade vhodné vzhľadom k obmedzeným možnostiam úberu z hornej strany magnetu.
Polová doska
Pólová doska - MillTEC
Pólová doska je určená pre kompletné zakrytie hornej časti magnetu, pričom prevádza magnetický tok na svoj povrch do upnutého dielca. Sú ideálne pre upínanie tvarovo zložitých dielcov sériovej výroby, alebo dielcov s veľkým množstvom priechodzých otvorov.
Dosky disponujú takmer 100% plochou pre vrtanie a obrábanie.
 |
