Magnetické stojánky



Tyto stojánky jsou navrženy pro upínání přídavných zařízení. Samozřejmě se používají i pro mnoho jiných aplikací, např. jako dorazy nebo pro upnutí desek.

Dodávají se buď včetně ramene nebo bez ramene jako magnetická základna.



Základní model

Upínací stojánek pro úchylkoměr s niplem pro Ø6 až Ø 12 mm.

KÓD 14.00.005 Rozměry: A x B x C 57 x 50 x 49 mm Svislé rameno Ø15 x 180 mm Příčné rameno Ø12 x 160 mm Délka celk. ramene 360 mm Dosažený poloměr 220 mm Upínací síla 80 daN Hmotnost 1,4 kg



Flexibilní rameno

Upínací stojánek pro úchylkoměr s niplem pro Ø6 až Ø 12 mm.

Rameno složeno z kloubových spojů, možno dosáhnout i složitých poloh.

KÓD 14.00.004 Rozměry: A x B x C 57 x 50 x 49 mm Délka celk. ramene 360 mm Dosažený poloměr 270 mm Upínací síla 80 daN Hmotnost 1,3 kg



Rameno s klouby

Upínací stojánek pro úchylkoměr s niplem pro Ø6 až Ø 12 mm.

Rameno s kloubem ve spojení ramen a v základně.

KÓD 14.00.018 Rozměry: A x B x C 57 x 50 x 49 mm Délka celk. ramene 260 mm Dosažený poloměr 260 mm Upínací síla 80 daN Hmotnost 1,3 kg



Rameno s kulovým kloubem - velká základna

Větší stojánek s větší magnetickou silou.

Upínací stojánek pro úchylkoměr s niplem pro Ø6 až Ø 12 mm.

Kulový kloub v základně pro pohyb ramene v každém směru.

KÓD 14.00.002 Rozměry: A x B x C 90 x 59 x 49 mm Svislé rameno Ø20 x 220 mm Příčné rameno Ø14 x 180 mm Délka celk. ramene 420 mm Dosažený poloměr 420 mm Upínací síla 130 daN Hmotnost 2,5 kg



Dlouhé rameno s kulovým kloubem - velká základna

Větší stojánek s větší magnetickou silou.

Upínací stojánek pro úchylkoměr s niplem pro Ø6 až Ø 12 mm.

Kulový kloub v základně pro pohyb ramene v každém směru, oproti předchozímu modelu (14.00.002) prodloužené rameno.

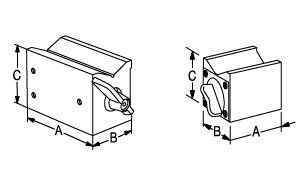

Samostatné základny - bez ramen



KÓD	A	B	C	UPÍNACÍ ZÁVITY	UPÍNACÍ SÍLA	HMOTNOST
	mm	mm	mm			Kg
14.10.005	57	50	49	1 x M8	80 daN	0,9
14.10.002	90	49	59	1 x M6 a 2 x M5	130 daN	1,5



Magnetické "V" bloky



Tyto bloky mají 3 magnetické strany, 2 z nich mají V prizma 90°. Je velmi vhodný pro upínání nepravidelných válcových dílů.

Je kompletně voděodolný a vhodný pro elektroerozivní obrábění.

Magnetizace se provádí páčkou. Mohou být dodávány v párech.

Ø min. / Ø max.: 15 / 64 mm

Přesnost =, V = ±0.02/100 mm

KÓD A B C UPÍNACÍ SÍLA HMOTNOST mm mm mm Kg 14.10.004 106 68 95 250 daN 4,2

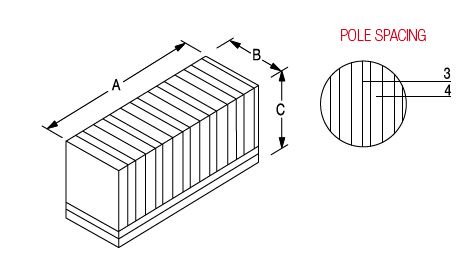

Bloky s třemi magnetickými stranami



Tento blok je permanentně magnetický a má 3 magnetické strany k upínání nerovnoměrně tvarovaných obrobků. Spodní část může být upevněna k magnetické nebo elektromagnetické desce.

KÓD A B C HMOTNOST mm mm mm Kg 22.01.004 100 30 30 0,7 22.01.003 100 50 50 1,5

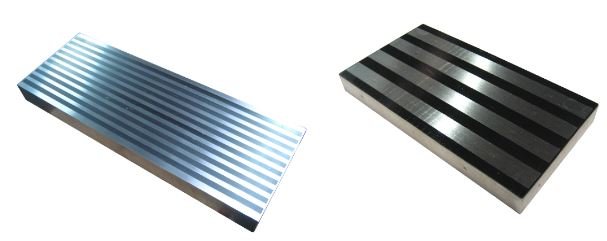

Magnetické desky pro leštění

Používají se v průmyslu k upínání při leštění. Má permanentně zmagnetovanou jednu stranu. Na spodní straně je podpora z nerezové oceli pro výškové nastavení.

Jednoduchá obsluha: Je umístěn pod běžný leštící pás, kde jsou díly leštěny, magnetická deska je v kontaktu s dílcem.
