Magnetické vířiče plechů

Magnetické vířiče plechů jsou používány pro rozdělení ocelových plechů ze svazku a jejich udržení ve vzduchu. Plechy jsou rozděleny od sebe umístěním magnetických bloků speciálně navržených pro tento účel, na jedné nebo více stranách svazku plechů. Jsou vhodné především pro ruční a automatické zakládání plechů do strojů.

Tyto vířiče jsou složeny z obalu, z nerezové oceli a z anizotopického magnetického materiálu uvnitř. Obal a magnety jsou drženy v dané poloze pomocí ocelové desky. Každý vířič může být namontovaný na svém místě nebo volně umístěn.

Když je svazek plechů umístěn do magnetického pole (na pracovní straně vířiče) jsou plechy automaticky zvednuty a rozvířeny do individuálních pozic.

Poptávka

Výběr správného typu vířiče

Závisí na následujících faktorech:

  • Tloušťka plechů
  • Rozměry plechů
  • Výška svazku plechů
  • Kvalita povrchu plechů
  • Stav plechů (vlhkost, olej, ...)



Max. povrch na jeden vířič:

  • Pro normální kusy do 0,3 m2
  • Pro kusy s olejovou vrstvou do 0,15 m2



*Jestliže je třeba plechy rozvířit pro automatický výrobní proces, je nutné použít více vířičů po obvodu plechů.

Volba vířiče dle uvedených pokynů:

Tloušťka oddělených plechů

Příčná velikost vířiče

do 0,7 mm

75 x 30 mm

do 1 mm

105 x 30 mm

do 2 mm

105 x 50 mm

do 4 mm

180 x 90 mm

do 6 mm

280 x 95 mm



*Vířič musí být vyšší než svazek plechů.



Dostupné rozměry

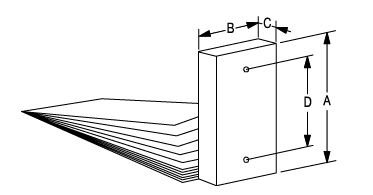

tl_files/magcentrum/DATA/produkty/ostatni/schema.JPG



Kód

A

B

C

Upínací otvory

D

Hmotnost

mm

mm

mm

mm

Kg

20.24.001

75

75

30

2 x M8

50

1

20.24.002

275

75

30

2 x M8

250

3.7

20.24.003

340

75

30

2 x M8

250

4.5

20.24.004

105

105

30

2 x M8

50

1.9

20.24.005

210

105

30

2 x M8

100

3.9

20.24.006

310

105

30

2 x M8

200

5.7

20.24.007

340

105

30

2 x M8

250

6.3

20.24.008

145

105

50

2 x M8

100

3.8

20.24.009

210

105

50

2 x M8

100

5.6

20.24.010

280

105

50

2 x M8

200

7.4

20.24.011

310

105

50

2 x M8

200

8.2

20.24.012

345

105

50

2 x M8

250

9.2

20.24.013

410

105

50

3 x M8

150

10.9

20.24.014

445

105

50

3 x M8

150

11.8

20.24.015

510

105

50

3 x M8

200

13.6

20.24.016

610

105

50

4x M8

150

16.2

20.24.017

768

105

50

4 x M8

200

20.3

20.24.018

280

180

90

2 x M12

200

23.5

20.24.019

400

180

90

3 x M12

150

33.5

20.24.020

345

280

95

3 x M12

100

43.5

20.24.021

545

280

95

4 x M12

150

69

20.24.022

610

280

95

4 x M12

150

77.5

20.24.023

815

280

94

4 x M12

200

103
