Elektro-permanentné magnety do nosnosti 5 t - EPM

EPM bremenové magnety sú profesionálnym riešením pre častú manipuláciu. Sú vyrobené robustne s použitím pre nepretržité prevádzky. Elektrické ovládánie umožňuje obsluhe ovládanie, bez fyzické námahy i v zle prístupných miestach s nedostatkom manipulačného priestoru. Elektro-permanentný magnet sa aktivuje jednoduchým stlačením tlačítka za krátkych 0,8 sekundy a v rovnakej dĺhej dobe i "demagnetizuje" vrátane bremena. K magnetickému systému sa privedie iba el. energia a tím je zariadenie pripravené k použitiu s ​​veľmi nízkými nákladmi na inštaláciu. V prípade výpadku napätia, je zariadenie stále držané silou permanentných magnetov po neobmedzenú dobu. Nevyžadujú záložne zdroje alebo batérie a takmer žiádnú údržbu.

Poptávka

Série EPM - B



Elektro-permanentné bremenové magnety EPM typu B sa často používajú k bežnej manipulácii a vyznačujú sa strednou hmotnosťou. Sú vhodné hlavne pre dvíhanie plechov a výpalkov, ale vďaka možnosti využitia i pólových nádstavcov, je možné použíť i pre tvarové alebo profilované sériové dielce.

EPM-B sú vyrobené veľmi robustne, aby obstáli i v nejtažších prevádzkach. Elektrická riadiaca jednotka umožňuje ovládanie bez akejkoľvek fyzické námahy. Pri deaktivácii magnetu sa automaticky odmagnetuje i bremeno.

V prevádzke je využíváný u manipulačného zariadenia, manipulátorov i robotov. Významnou výhodou EPM-B magnetu je jeho konštrukcia z bistabilných permanentných magnetov ovládaných jednotkou MCU.



Hlavné technické parametre

Model

Nosnosť (Kg)

Síla mat. (mm)

Rozmery (mm)

Sila (kN)

Hmotnosť

EPM-B 300

300

15

170

170

76

12

14

EPM-B 500

500

15

230

160

76

20

17

EPM-B 600

600

15

430

95

76

20

17

EPM-B 750

-

-

-

-

-

-

-

EPM-B 1000

1000

22

230

230

80

30

28

EPM-B 1250

1250

15

430

160

76

40

35

EPM-B 2000

2000

15

690

160

76

64

49

EPM-B 2500

2500

22

500

230

80

80

62

EPM-B 3300

3300

35

620

270

88

108

98

EPM-B 4400

4400

22

860

230

80

144

110

tl_files/magcentrum/DATA/produkty/manipulace/do5t/epmbmini.jpg

*magnety série EPM-B musí býť vybavené elektronickou riadiacou jednotkou MCU



Série EPM - BA



Elektro-permanentné bremenové magnety EPM typu BA se často používajú k bežnej manipulácii a vyznačujú sa strednou hmotnosťou. Sú vhodné Hlavne pre dvíhanie plechov a výpalkov, ale vďaka možnosti využitia i pólových nádstavcov, je možné použít i pre tvarové alebo profilované sériové dielce.

EPM-B sú vyrobené veľmi robustne, aby obstáli i v najtažších prevádzakach. Elektrická riadiaca jednotka umožňuje ovládánie bez akéjkoľvek fyzické námahy. Pri deaktivácii magnetu sa automaticky odmagnetuje i bremeno.

Na rozdiel od magnetov série EPM-B majú integrovanú riadiacu jednotku vrátane ovládacich tlačítok a nevyžadujú tak prepojenie s jednotkou MCU-FL a sú ovládáné a riadené pomocou riadiacej jednotky, ktorá je integrovaná na magnete.



Hlavní technické parametry

Model

Nosnosť (Kg)

Rozmery (mm)

Sila (kN)

Hmotnosť

EPM-BA 500

500

230

160

370

20

25

EPM-BA 1000

1000

230

230

160

35

35

EPM-BA 1250

1250

430

160

160

40

35

EPM-BA 2000

2000

690

160

160

66

54

EPM-BA 2500

2500

500

230

160

80

65

EPM-BA 3300

3300

620

270

160

108

98

EPM-BA 4400

4400

860

230

160

144

118

tl_files/magcentrum/DATA/produkty/manipulace/do5t/test2_clip_image012.jpg tl_files/magcentrum/DATA/produkty/manipulace/do5t/test2_clip_image016.jpg





EPM-BT Elektro-permanentná magnetická traverza



tl_files/magcentrum/DATA/produkty/manipulace/do5t/test2_clip_image032.jpg

Elektro-permanentný magnet v kompaktnom prevedení s traverzou je určená pre častú manipulaciu plechov väčších formátov. Ovládánie EPM-BT bremenového magnetu, je zabezpečená osvedčenou riadiacou jednotkou, používanou u magnetu BA, ktorá môže pracovať priamo na sieťové napätie. Na prianie je možné EPM BT traverzy, vybaviť IR diáľkovým ovládaním alebo ovládacou rukoväťou. Špeciálná konštrukcia i špeciálné tvary vyrobíme na zakázku.



Model

nosnosť

Rozmery (mm)

Sila (kN)

Hmotnosť (Kg)

L

B

H

EPM – BT 2500

2500 Kg

1000

430

380

80

138

EPM- BT 3600

3600 Kg

1200

690

380

120

175

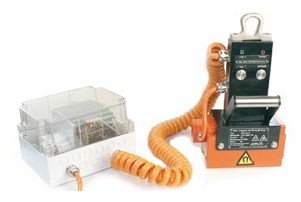

Série EPM - M



Elektro-permanentné bremenové magnety typu EPM-M sú používané pre malé až stredné hmotnosti k manipulácii vo veľkých množstvách, napr. vyloženie košov a prepravok. Sú postavené veľmi robustne. A svoje uplatnenie nájdú i vo viaczmennej prevádzke. Elektrické ovládánie umožňuje obsluhe prepnutie prístroja bez fyzické námahy. Obzvlášť pri použití manipulačných robotov ponúka EPM-M významné výhody.


EPM-M využívá monostabilné permanentné magnetické pole, ktoré je dočastne potlačene elektromagnetickou cievkou. Preto nie sú nutné žiadne záložné batérie. Magnet vyžaduje externy napájací zdroj, ktorý môže býť dodáný společne s magnetom.

tl_files/magcentrum/DATA/produkty/manipulace/do5t/epmm1.jpg tl_files/magcentrum/DATA/produkty/manipulace/do5t/epmm2.jpg



Model

Max. nosnosť

Rozmery (mm)

Tržná síla

(N)

Napätie / El. prúd

Váha (Kg)

_

Ø

L

B

H

EPM – M 60

60 Kg

Ø14 -100 mm

40 Kg

160

70

141

2400

24 V DC / 9A

11

EPM – M 175



Ø50 -150 mm

80 Kg

200

110

142

4500

24 V DC / 8,3A

21



Model

číslo

Vstupné napätie

Výstupné napätie

Rozmery (mm)

Riadiace napätie

El. prúd

L

B

H

Napájecí zdroj 10 A

1013 1010

230 V / 50 Hz

24 V

250

190

165

8 V

10 A





Príslušenstvo



Manipulačné traverzy pre magnety EPM

EPM BT elektro-permanentné magnetické nosníky sú vyrábané podľa potrieb zákazníkov, s pevnými, pohyblivými alebo otočnými držiakmi modulov. Možu býť ovládané ručne na jednotke, rádiom, alebo zabudovaným ovládaním od žeriavu.

tl_files/magcentrum/DATA/produkty/manipulace/do5t/test2_clip_image042.gif



Vodiace rukoväte s ovládaním

Pre ešte jednoduchšie ovládanie a manipuláciu môžu býť magnety série EPM-B a EPM-BA vybavené vodiacou rukoväťou s integrovaným ovládaním.

tl_files/magcentrum/DATA/produkty/manipulace/do5t/test2_clip_image006.gif



Voliteľné diaľkové ovládanie

Pre ovládanie magnetu v neprístupných miestach pre obsluhu, môže byť magnet dovybavený IR diaľkovým ovládaním.

tl_files/magcentrum/DATA/produkty/manipulace/do5t/test2_clip_image004.gif

Tepelná ochrana magnetov pomocou pólových nádstavcov

Pre manipuláciu bremien s vysokou teplotou je nutné magnet vybaviť pólovými nádstavcami ktoré oddialia bremeno vyžarujúce teplo, ďalej od funkčných plôch magnetov, ktoré sú citlivé na prehriatie.

tl_files/magcentrum/DATA/produkty/manipulace/do5t/test2_clip_image008.gif



Voliteľné polové nadstavce pre guľatiny a profily

Pre manipuláciu bremien s inou než rovnou upínaciou plochou je magnet vhodné dovybaviť pólovými nadstavcami, ktoré nasmerujú magnetický tok, tak aby bola upínacia sila a styčná plocha čo najväčšia.

tl_files/magcentrum/DATA/produkty/manipulace/do5t/test2_clip_image010.gif



Riadiaca jednotka MCU-FL

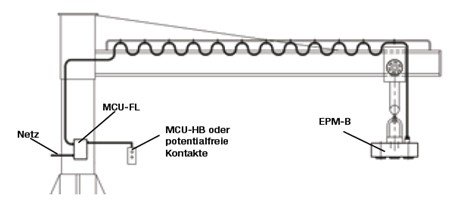

MCU-FL riadiaca jednotka je určená pre spojenie s EPM-B bremenovým magnetom, ako je znázornené na nižšie uvedenom nákrese a umožňuje ovládanie rôznými spôsobmi:

- cez ovládač žeriavu (požaduje 2 tlačítka)
- s vlastním diaľkovým alebo rádiovým ovladačom
- s káblovým ručným ovládačom / MCU HB

tl_files/magcentrum/DATA/produkty/manipulace/do5t/mcufl1.jpg tl_files/magcentrum/DATA/produkty/manipulace/do5t/mcufl2.jpg



Technické data:

Doporučené napájanie: 400 V / 50 Hz (230 V / 50 Hz)
Poistka: 20 A / GL
Krytie: IP 55
D x Š x V: 200x200x120 mm, hmotnosť cca. 4 kg

Na prianie ponúkame pripojenie cez špirálový kábel, alebo navíjací kablový bubon, ktorý ide ľahko odpojovať cez konektory.

Model

Rozmery

Hmotnosť (Kg)

L

B

H

MCU-FL

200

200

120

4

MCU-HB

80

50

20

0,2
